Pin Bush kaplin
>
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |

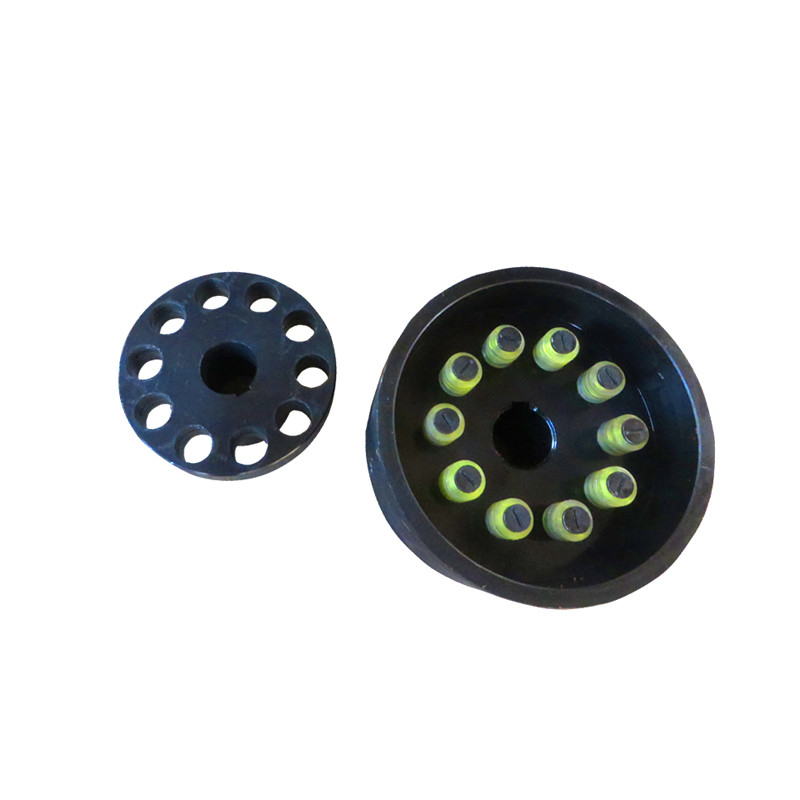

Fren Tekerleği ile LTZ / TLL Elastik Pim Esnek Kaplin Tanıtımı
Fren Tekerleği ile LTZ / TLL Elastik Pim Esnek Kaplin, sürtünme torkunun temas yüzeyinden kaynaklanan elastik manşon pimi grubu üzerinde bir kilitleme kuvvetidir ve torku iletmek için kauçuk elastik manşonu sıkıştırır, böylece yüksek hıza uygulanabilir, iyi sert taban, çalışma koşullarının montaj doğruluğu.Ancak elastik manşonun işi sıkıştırılır, çünkü elastik manşonun boyutu küçüktür ve kalınlık daha incedir ve elastik deformasyon yeteneği sınırlıdır.Bu nedenle, LTZ tipi elastik manşon pimi kaplinleri eksen yer değiştirmesini ve elastikiyetini telafi edebilmesine rağmen, eksen yer değiştirmesine izin verilen telafi miktarı daha azdır ve elastikiyet zayıftır.Bu nedenle, düşük darbe yükü ve düşük sönümleme gereksinimi olan sürüş ortamının seçilmesi gerekmektedir.
korkular:
1) Kompakt tasarım, kolay kurulum.
2) Uygun bakım, küçük boyut ve hafiflik.
3) Hız düşürücüler, vinçler, kompresörler, taşıyıcılar gibi motorlar tarafından tahrik edilen orta ve küçük güç iletim sistemlerinde yaygın olarak kullanılır,
| Ürün adı | pimli burç kaplin, pim kaplin, pompa için burçlu pim esnek kaplin |
| DN mm | 12~340mm |
| Puanlanmıs tork | 250~180000 N·m |
| İzin verilen hız | 850~6300 kN·m |
| Malzeme | 45#çelik |
| Başvuru | Pompa, fan, metalurji, madencilik, mühendislik ve diğer alanlarda yaygın olarak kullanılmaktadır. |
| model | Nominal tork Tn(Nm) | İzin verilen hız [n](r/dak) | Aks deliği çapı d1 d2 dz | Uzunluk | D0 | D | B | S | A | Ağırlık (kg | Atalet momenti Kg.m2 | ||
| Y | J, J1, Z | ||||||||||||
| L | L1 | L | |||||||||||
| TLL1 | 125 | 3800 | 25 28 | 62 | 44 | 62 | 200 | 130 | 85 | 5 | 45 | 8.3 | 0.05 |
| 30 32 | 82 | 60 | 82 | ||||||||||
| 35 | |||||||||||||
| TLL2 | 250 | 3000 | 32 35 | 250 | 160 | 105 | 5 | 15.3 | 0.15 | ||||
| 38 | |||||||||||||
| 40 42 | 112 | 84 | 112 | ||||||||||
| TLL3 | 500 | 2400 | 40 42 | 315 | 190 | 132 | 6 | 30 | 0.45 | ||||
| 45 48 | |||||||||||||
| TLL4 | 710 | 2400 | 45 48 | 224 | 6 | 65 | 39.6 | 0,5 | |||||
| 50 55 | |||||||||||||
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| TLL5 | 1000 | 2400 | 50 55 | 112 | 84 | 315 | 250 | 168 | 6 | 65 | 47 | 1.26 | |
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| 65 70 | |||||||||||||
| TLL6 | 2000 | 1900 | 63 65 | 400 | 315 | 8 | 80 | 92.6 | 1,63 | ||||
| 70 71 | |||||||||||||
| 75 | |||||||||||||
| 80 85 | 172 | 132 | 172 | ||||||||||
| 90 95 | |||||||||||||
| TLL7 | 4000 | 1500 | 80 85 | 500 | 400 | 210 | 10 | 100 | 127.3 | 4.04 | |||
| 90 95 | |||||||||||||
| 100 110 | 212 | 167 | 212 | ||||||||||
| TLL8 | 8000 | 1200 | 100 110 | ||||||||||
| 120 125 | 630 | 475 | 265 | 12 | 130 | 304.3 | 15 | ||||||
| 130 | 252 | 202 | 252 | ||||||||||
| TLL9 | 16000 | 1000 | 120 125 | 212 | 167 | 212 | 710 | 600 | 298 | 14 | 180 | 576.8 | 33 |
| 130 140 | 252 | 202 | 252 | ||||||||||
| 150 | |||||||||||||
| 160 170 | 302 | 242 | 302 | ||||||||||
