Esnek Dişli Kaplin
>
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | GICL |

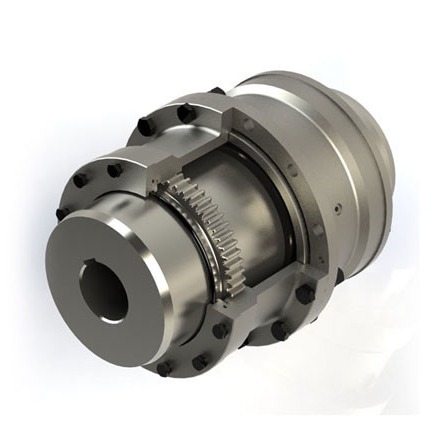

GICL tambur dişli kaplini, aynı sayıda dişe sahip bir yarım kaplin, bir iç halka ve bir dış flanştan oluşur. Dış dişler düz dişler ve iki çeşit tambur dişidir.Diş, dişin dış küresidir.
(1) GIICL, diş temas koşullarını iyileştirebilen, şanzıman tork kapasitesini iyileştirebilen ve hizmet ömrünü uzatabilen daha büyük açısal yer değiştirmeye (düz diş bağlantısına göre) izin verir.Diş genişliği yönü boyunca açısal yer değiştirmenin temas durumu.
(2) kompakt yapı, küçük dönüş yarıçapı, büyük taşıma kapasitesi, yüksek aktarım verimliliği, düşük gürültü ve uzun bakım döngüsü ile radyal, eksenel ve açısal sapma ve eksenel sapmayı telafi etme yeteneği;
(3) metalurji, madencilik, kaldırma ve nakliye endüstrileri gibi düşük hız ve yüksek yük koşulları ile petrokimya endüstrisinin tahrik mili, genel makine ve diğer makineleri için geçerlidir.
GICL1-GICL14
GICL15-GICL30
| Boyut | Tork Tn KN.m | Hız (n)r/dak | Delik d1,d2 | uzunluk L | D | D1 | D2 | B | A | C | e | Ağırlık (kg | ||
| Y | J1 | Z | ||||||||||||
| GICL1 | 0.63 | 4000 | 25-38 | 44-82 | 125 | 95 | 60 | 115 | 75 | 2.5 | 15 | 22 | 30 | 6 |
| GICL2 | 1.12 | 4000 | 30-48 | 60-112 | 144 | 120 | 75 | 135 | 88 | 2.5 | 13,5 | 28 | 30 | 10 |
| GICL3 | 2.24 | 4000 | 40-60 | 84-142 | 174 | 140 | 95 | 155 | 106 | 3 | 17 | 28 | 30 | 18 |
| GICL4 | 3.55 | 3600 | 40-70 | 84-142 | 196 | 165 | 115 | 178 | 124 | 3 | 17 | 35 | 30 | 25 |
| GICL5 | 5 | 3300 | 40-75 | 84-142 | 224 | 183 | 130 | 198 | 142 | 3 | 20 | 35 | 30 | 38 |
| GICL6 | 7.1 | 3000 | 60-90 | 107-172 | 241 | 200 | 145 | 218 | 160 | 4 | 20 | 43 | 30 | 49 |
| GICL7 | 10 | 2680 | 60-95 | 107-172 | 160 | 230 | 160 | 244 | 180 | 4 | 22 | 43 | 30 | 70 |
| GICL8 | 14 | 2500 | 80-110 | 132-212 | 282 | 245 | 175 | 264 | 193 | 5 | 22 | 48 | 30 | 84 |
| GICL9 | 18 | 2350 | 80-125 | 132-212 | 314 | 270 | 200 | 284 | 208 | 5 | 22 | 49 | 30 | 110 |
| GICL10 | 31.5 | 2150 | 100-140 | 167-252 | 346 | 300 | 220 | 330 | 249 | 5 | 29 | 54 | 30 | 160 |
| GICL11 | 40 | 1880 | 100-150 | 167-252 | 380 | 330 | 260 | 360 | 267 | 6 | 29 | 54 | 40 | 220 |
| GICL12 | 56 | 1680 | 130-180 | 202-302 | 442 | 380 | 290 | 416 | 313 | 6 | 29 | 68 | 40 | 310 |
| GICL13 | 80 | 1530 | 160-200 | 242-352 | 482 | 420 | 320 | 476 | 364 | 7 | 32 | 70 | 40 | 420 |
| GICL14 | 112 | 1300 | 160-220 | 242-352 | 520 | 465 | 360 | 532 | 415 | 8 | 32 | 70 | 40 | 600 |
| GICL15 | 160 | 1180 | 190-250 | 282-410 | 580 | 510 | 400 | 556 | 429 | 10 | 34 | 80 | 40 | 790 |
| GICL16 | 250 | 1000 | 200-260 | 282-410 | 680 | 595 | 465 | 640 | 501 | 10 | 38 | 80 | 50 | 1140 |
| GICL17 | 280 | 980 | 240-300 | 330-470 | 720 | 645 | 495 | 672 | 512 | 10 | 39 | - | 50 | 1310 |
| GICL18 | 355 | 900 | 280-320 | 330-470 | 775 | 675 | 520 | 702 | 524 | 10 | 41 | - | 50 | 1630 |
| GICL19 | 450 | 830 | 280-340 | 380-550 | 815 | 715 | 560 | 744 | 560 | 10 | 41 | - | 50 | 1780 |
| GICL20 | 500 | 790 | 280-360 | 380-550 | 855 | 755 | 585 | 786 | 595 | 13 | 44 | - | 50 | 2270 |
| GICL21 | 630 | 750 | 300-380 | 380-550 | 915 | 795 | 620 | 808 | 611 | 13 | 44 | - | 50 | 2600 |
| GICL22 | 710 | 720 | 340-400 | 450-650 | 960 | 840 | 665 | 830 | 632 | 13 | 44 | - | 60 | 3040 |
| GICL23 | 800 | 680 | 360-420 | 450-650 | 1010 | 890 | 710 | 870 | 666 | 13 | 48 | - | 60 | 3670 |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
Q1: ticaret şirketi veya üretici misiniz?
A: biz fabrikayız.
S2: Örnek veriyor musunuz?ücretsiz mi ekstra mı
C: : Evet, numuneyi sunabiliriz ama ücretsiz değil. Aslında çok iyi bir fiyat prensibimiz var, toplu sipariş verdiğinizde numune maliyeti size iade edilecektir.
S3: Teslimat süreniz ne kadardır?
A: mallar stokta ise genellikle 10-15 gündür.veya mallar stokta değilse 7-25 gündür, miktarına göredir.
Q4: garantiniz ne kadardır?
A: Garantimiz 12 aydır.
S5: Kuplaj için denetim prosedürleriniz var mı?
C: Paketlemeden önce %100 kendi kendini denetleme
S6.Ödemeniz nedir?
C:1) %100 T/T.2) %30 peşin, diğerleri sevkiyat öncesi.3) L/C Q7: Siparişten önce fabrikanızı ziyaret edebilir miyim?A: Tabii, fabrikamızı ziyaret etmenizi bekliyoruz.
