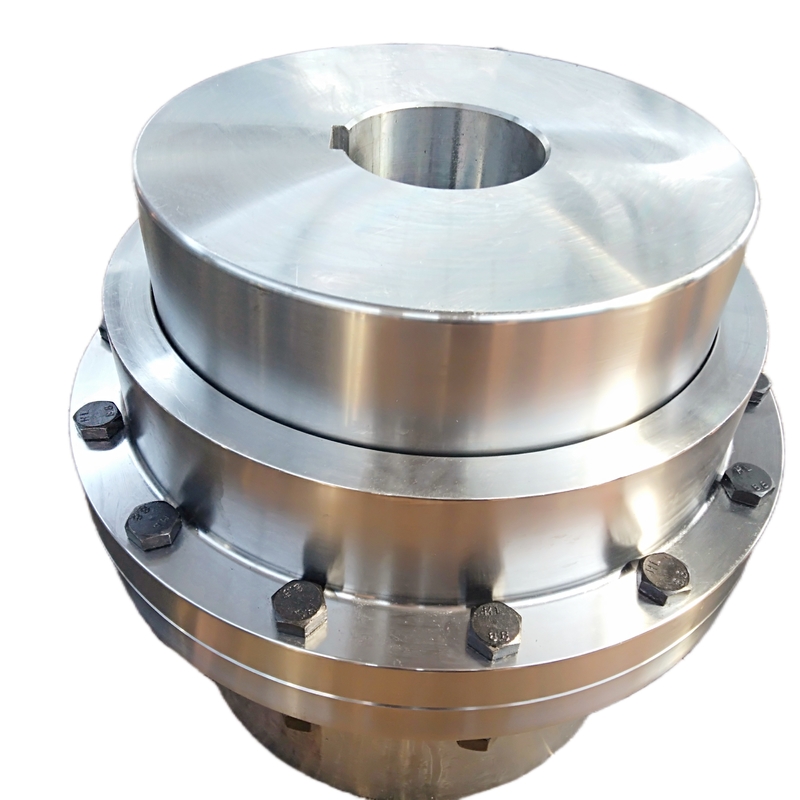

Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10
  • Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10
  • Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10
  • Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10

Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10

Menşe yeri cangzhou, çin
Marka adı jude
Sertifika CE、ISO
Model numarası GIICL
Ürün Detayları
Standart veya standart dışı:
Standart
Yüzey İşlem:
Elektrostatik püskürtme
radyal yer değiştirme:
0,2~0,6 mm
Esnek veya katı:
Esnek
Malzeme:
Çelik
ÜRÜN ADI:
Esnek Kaplin
Gövde Malzemesi:
Çelik
Başvuru:
İplik ve Dokuma Makinaları
Vurgulamak:

Tambur Esnek Dişli Kaplin

,

Esnek Dişli Kaplin Elektrostatik Püskürtme

Ürün Açıklaması

GIICL Çelik Tambur Dişli Kaplin Tambur Dişli Kaplin G20 G10

Dişli kaplinler nedir ve nasıl çalışırlar?

Dişli kaplinler, doğrusal olmayan iki mil arasında tork iletmek üzere tasarlanmıştır.Tipik olarak, bir mil veya üçüncü mil ile bağlanan her bir şafta bir tane sabitlenmiş iki esnek bağlantıdan oluşurlar.Dişli kaplin, tahrik motorunu kaldırma mekanizmalarında dişli kutusuna bağlar, ancak dişli kutusunu flanşlı bir yarım kullanarak doğrudan daha küçük tel halat tamburlarına da bağlayabilir.

Tasarımları açısından, dişli kaplinler, manşonların düz dişli dişleriyle kalıcı bir şekilde birbirine geçen taçlı dişli dişlere sahip göbekler aracılığıyla torku iletir - en küçük boyut için en yüksek tork aktarımını sağlayan bir tasarım.Ayrıca yüksek hızlarda çalışırlar, AGMA cıvatalama düzenine uygundurlar ve açısal, radyal ve eksenel mil yanlış hizalamasını telafi ederler.



Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10 0

Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10 1

Boyut Tork Tn Nm Hız [n] dev/dak delik Uzunluk D H A C Dönme atalet kg.m2 yağ ml Ağırlık (kg
Y,J1
dl,d2 L
GIICL1 355 4000 14-35 38-82 103 2.0 36 8 0.0035- 0.00375 51 3.1
GIICL2 630 4000 16-45 38-112 115 2.0 42 8 0.00550- 0.00675 70 3.5
GIICL3 1000 4000 22-56 38-112 127 2.0 44 8 0.010- 0.0113 68 7.0
GIICL4 1600 4000 38-65 60-142 149 2.0 49 8 0.02-0.0245 87 12.2
GIICL5 2800 4000 40-75 84-142 167 2.5 55 10 0.0378- 0.0433 125 18.0
GIICL6 4500 4000 45-90 84-172 187 2.5 56 10 0.0663- 0.0843 148 26.5
GIICL7 6300 3750 50-105 84-212 204 3.5 60 10 0.103-0.151 175 39.2
GIICL8 9000 3300 55-115 84-212 230 3.0 67 12 0.167-0.241 268 49.7
GIICL9 14000 3000 60-135 107-252 256 3.0 69 12 0.316-0.470 310 79.6
GIICL10 20000 2650 65-150 107-252 287 3.5 78 14 0.511-0.745 472 101
GIICL11 31500 2350 70-175 107-302 325 3.5 81 14 1.096-1.588 550 161
GIICL12 45000 2100 75-200 107-352 362 4.0 89 16 1.623-3.055 695 213
GIICL13 63000 1850 150-225 202-352 412 4.5 98 18 3.925-4.918 1019 315
GIICL14 100000 1650 170-250 242-410 462 5.5 172 22 8.025-9.725 3900 476
GIICL15 160000 1500 190-285 282-470 512 5.5 182 22 14.300- 17.45 3700 696
GIICL16 224000 1300 220-320 282-470 580 7.0 209 28 23.925-29.1 4500 913
GIICL17 315000 1200 250-365 330-550 644 7.0 198 28 43.095- 53.725 4900 1322
GIICL18 450000 1050 280-400 380-650 726 8.0 222 28 78.525- 99.500 7000 1948
GIICL19 630000 950 300-470 380-650 818 8.0 232 32 136.750-175.5 8900 3026





Tip G20 Standart Flanşlı Kovanlı Çift Bağlantılı

Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10 2

1010G - 1055G arası Boyutlar için,

Tip G10 Kefenli Cıvatalar döşenmiştir
sadece siparişte belirtildiğinde

Boyutlar (inç)
Boyut ① Tork Değeri (Ib-in)④ Hız RPM'sine izin ver⑤ Maksimum Çap ⑥ Min Çap ⑦ Çapsız CpIgWt (lb) Yağ Ağırlığı (lb) A B C D F H J M AÇIKLIK
G10 G20
1010G 10.080 8.000 1.875 0,50 9 10 0.09 4.56 3.50 1.69 2.70 3.30 0,55 1.53 2.00 0.125
1015G 20.790 6.500 2.375 0.75 17 20 0.16 6.00 4.00 1,94 3.40 4.14 0.75 1.88 2.40 0.125
1020G 37.800 5.600 2.875 1.00 30 35 0.25 7.00 5.00 2.44 4.14 4.98 0.75 2.34 3.00 0.125
1025G 66.150 5.000 3.625 1.25 55 65 0,50 8.38 6.25 3.03 5.14 6.10 0.86 2.82 3.60 0.188
1030G 107.100 4.400 4.125 1.50 85 95 0.80 9.44 7.37 3.59 6.00 7.10 0.86 3.30 4.20 0.188
1035G 163.800 3.900 4.875 2.00 135 150 1.20 11.00 8.63 4.19 7.00 8.32 1.12 3.84 5.10 0.250
1040G 270.900 3.600 5.750 2.50 195 215 2.00 12.50 9,75 4.75 8.25 9.66 1.12 4.38 5.70 0.250
1045G 371.700 3.200 6.750 3.00 280 300 2.30 13.62 10.93 5.31 9.25 1.079 1.12 4.84 6.50 0,312
1050G 500.900 2.900 7.375 3.50 390 420 3.90 15.31 12.37 6.03 10.00 12.04 1.50 5.54 7.20 0,312
1055G 655.200 2.650 8.250 4.00 525 550 4.90 16.75 13.56 6.62 11.00 13.16 1.50 6.22 8.00 0,312
1060G 800.100 2.450 9.125 4.50   675 7.00 18.00 15.13 7,41 12.00 14.41 TUVALET 6.66 9.00 0,312


Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.

Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.

Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.

Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10 3



Nakliye ve Paketleme

Tambur Esnek Dişli Kaplin Elektrostatik Püskürtme GIICL G20 G10 4
