Esnek Çene Bağlantısı
>
|
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | GE Rotex |

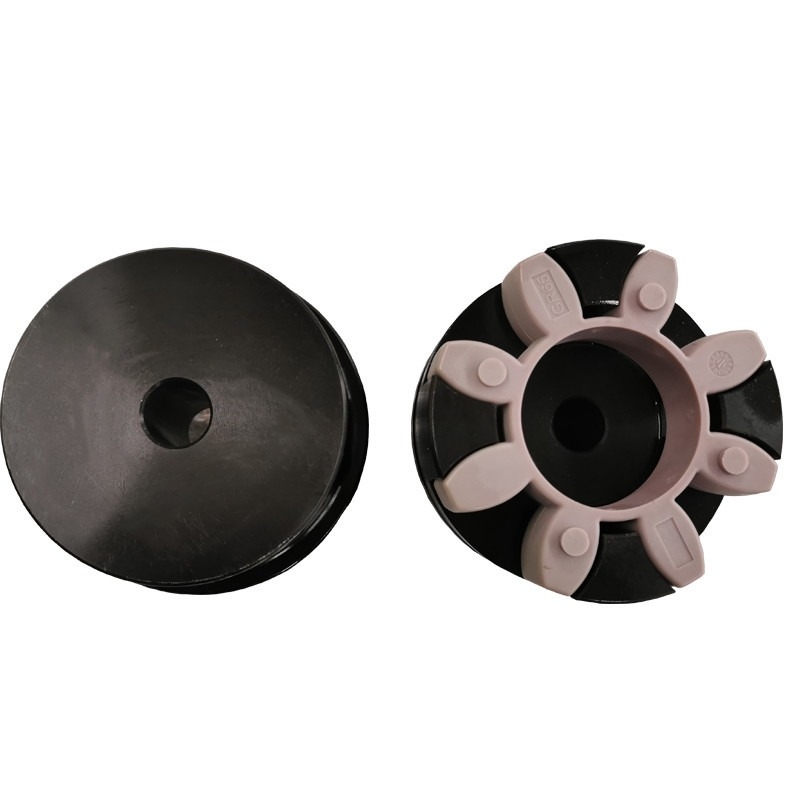

XL GE Rotex Esnek Çeneli Kaplin, Aynı Tip Rotex Kaplin 98 A Örümcek Mor Örümcek Kaplin
ÖZELLİKLER VE AVANTAJLAR
Kavisli Çeneli kaplinler birçok uygulamada kullanılabilir ve
çok amaçlı bağlantı.Kavisli Çenenin temel tasarımı daha yüksek tork sağlar
kompakt bir tasarımda kapasite.Kavisli diş daha büyük bir temas alanına sahiptir.
ona yüksek tork kapasitesi verir ve kenar basıncını azaltır.barındıracak
eksenel, radyal ve açısal mil hizasızlığı.
Göbekler, alüminyum, gri demir,
Çelik ve paslanmaz çelik.Örümcek elemanları çeşitli durometrelerde mevcuttur
Üretan ve Hytrel'deki seçenekler.Örümcekler normal görev altında çalışabilir
şok yüklemeyi içeren ve sistemdeki burulma titreşimlerini en aza indirebilen ağır hizmet çevrimlerine çevrim koşulları.
Ürün Özellikleri
1.Üç Parçalı Tasarım
2.Yağlama Gerekmez
3.Değişken Durometre
4.Üretan Elemanları
5.Metalden Metale Temas Yok
6.Yüksek Tork Kapasiteleri
7.Değişken Hub Malzemeleri
| Boyut | Tip | Tork Tn (Nm) | Maksimum Hız [n] (d/dak) | Mil deliği DIA di dz | Delik Uzunluğu L | D | D: | Dz | E | S | Atalet momenti (Kg-m2) | Ağırlık (kg) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0,008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0,51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
