Esnek Dişli Kaplin
>
|
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | CL dişli kaplin |

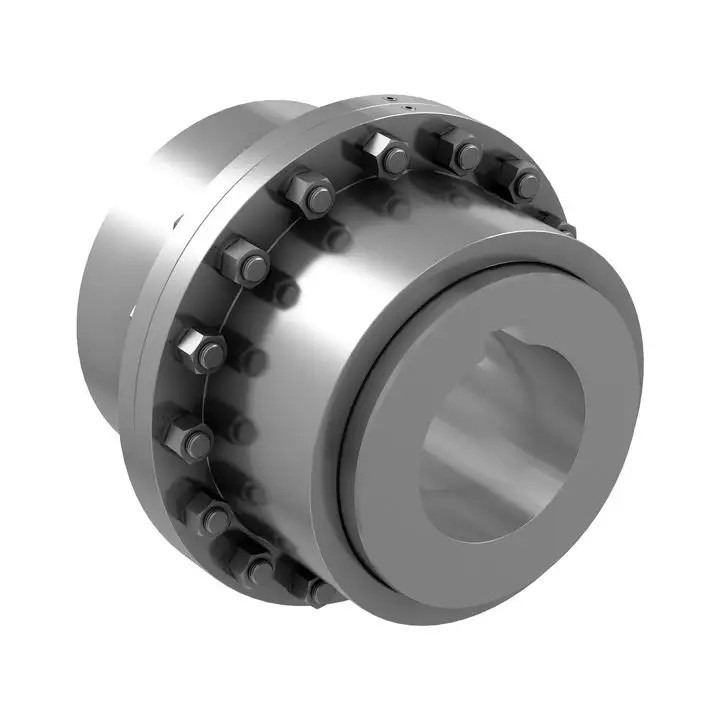

CL Dişli Kaplin(JB/ZQ4218-86)
CL tipi dişli kaplin, iki yatay eksen transmisyon milini bağlamak için uygundur.İki eksenin göreli sapmasını telafi etme kabiliyetine sahiptir ve hareketli rijit kapline aittir. İç dişli iki dış kabuk ve dış dişli iki manşondan oluşur.Kovanlar ve miller anahtarlarla bağlanır.İki dış kabuk cıvatalarla birbirine bağlanmıştır.Kabuk ve manşon arasında bir sızdırmazlık halkası düzenlenmiştir.
* CL Dişli Kaplin Ana Ölçü ve Parametresi(JB/ZQ4218-86)
| modeli | Nominal Tork KN·m |
Hız rpm |
delik d1,d2,dz |
Delik Uzunluğu | A | B | D | D1 | D2 | C | C1 | C2 | e | Döner Atalet kg·m |
Yığın kilogram |
|
| Y | J1 Z2 |
|||||||||||||||
| L | ||||||||||||||||
| mm | ||||||||||||||||
| CL1 | 710 | 3780 | 18,19 | 42 | 30 | 49 | 106 | 170 | 110 | 55 | 16 | - | - | 12 | 0.03 | 7.8 |
| 20,22,24 | 52 | 38 | 6 | 18.5 | 18.5 | |||||||||||
| 25,28 | 62 | 44 | 2.5 | 14 | 18.5 | |||||||||||
| 30,32,35,38 | 82 | 60 | 11 | - | ||||||||||||
| 40 | 112 | 84 | ||||||||||||||
| CL2 | 1400 | 3000 | 30,32,35,38 | 82 | 60 | 75 | 134 | 185 | 125 | 70 | 2.5 | 13 | 22 | 12 | 0.05 | 12.5 |
| 40,42,45 | 112 | 84 | 28 | |||||||||||||
| 48,50 | ||||||||||||||||
| CL3 | 3150 | 2400 | 40,42,45 | 112 | 84 | 92 | 170 | 220 | 150 | 90 | 2.5 | 15 | 28 | 18 | 0.13 | 26.9 |
| 48,50,55,56 | ||||||||||||||||
| 60 | 142 | 107 | 36 | |||||||||||||
| CL5 | 8000 | 1680 | 50,55,56 | 112 | 84 | 145 | 220 | 290 | 200 | 130 | 5 | 30 | 40 | 25 | 0.45 | 55.8 |
| 60,63,65,70 | 142 | 107 | ||||||||||||||
| 71,75 | ||||||||||||||||
| 80,85,90 | 172 | 132 | ||||||||||||||
| CL6 | 11200 | 1500 | 60,63,65 | 142 | 107 | 160 | 246 | 320 | 230 | 140 | 5 | 25 | - | 25 | 0.70 | 79.9 |
| 70,71,75 | ||||||||||||||||
| 80,85,90,95 | 172 | 132 | ||||||||||||||
| 100,110 | 212 | 167 | ||||||||||||||
| CL7 | 18000 | 1270 | 65,70,71,75 | 142 | 107 | 185 | 286 | 350 | 260 | 170 | 5 | 40 | 40 | 30 | 1.15 | 109.5 |
| 80,85,90,95 | 172 | 132 | 25 | 45 | ||||||||||||
| 100,110,120 | 212 | 167 | ||||||||||||||
| CL8 | 22400 | 1140 | 80,85,90,95 | 172 | 132 | 210 | 325 | 380 | 315 | 190 | 5 | 35 | 45 | 30 | 2.38 | 133.8 |
| 100,110,120 | 212 | 167 | ||||||||||||||
| 130.140 | 252 | 202 | 30 | |||||||||||||
| CL9 | 28000 | 1000 | 90,95 | 172 | 132 | 220 | 335 | 430 | 365 | 210 | 5 | 40 | - | 30 | 3.55 | 171 |
| 100,110,120,125 | 212 | 167 | 30 | |||||||||||||
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160 | 302 | 242 | ||||||||||||||
| CL10 | 50000 | 850 | 110,120,125 | 212 | 167 | 245 | 365 | 490 | 420 | 260 | 5 | 30 | - | 30 | 7.00 | 275.8 |
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160,170,180 | 302 | 242 | ||||||||||||||
| CL11 | 71000 | 750 | 120,125 | 212 | 167 | 280 | 405 | 545 | 470 | 330 | 5 | 40 | - | 35 | 13.75 | 385 |
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160,170,180 | 302 | 242 | 35 | |||||||||||||
| 190.200.220 | 352 | 282 | ||||||||||||||
| CL12 | 100000 | 660 | 140.150 | 252 | 202 | 350 | 485 | 590 | 520 | 340 | 5 | 45 | - | 35 | 21.5 | 540 |
| 160,170,180 | 302 | 242 | 38 | |||||||||||||
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250 | 410 | 330 | ||||||||||||||
| CL13 | 140000 | 600 | 160,170,180 | 302 | 242 | 375 | 524 | 680 | 590 | 380 | 7.5 | 45 | - | 40 | 40.00 | 798.3 |
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250.260 | 410 | 330 | ||||||||||||||
| 280 | 470 | 380 | ||||||||||||||
| CL14 | 200000 | 540 | 180 | 302 | 242 | 405 | 565 | 730 | 650 | 450 | 7.5 | 50 | - | 40 | 53.75 | 976.6 |
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250.260 | 410 | 330 | ||||||||||||||
| 280.300.320 | 470 | 380 | ||||||||||||||
| CL15 | 250000 | 480 | 200,220 | 352 | 282 | 480 | 644 | 780 | 700 | 480 | 7.5 | 50 | - | 40 | 81.25 | 1182.5 |
| 240.250.260 | 410 | 300 | ||||||||||||||
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360 | 550 | 450 | ||||||||||||||
| CL16 | 355000 | 425 | 240.250.260 | 410 | 330 | 535 | 720 | 900 | 785 | 530 | 10 | - | - | 50 | 150 | 1936 |
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400 | 650 | 540 | ||||||||||||||
| CL17 | 560000 | 380 | 260 | 410 | 330 | 625 | 800 | 1000 | 885 | 630 | 10 | - | - | 50 | 285 | 2700 |
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400,420,440,450 | 650 | 540 | ||||||||||||||
| CL18 | 710000 | 330 | 300.320 | 470 | 380 | 71 | 900 | 1100 | 990 | 710 | 10 | - | - | 50 | 400 | 3669 |
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400,420,440,450 | 650 | 540 | ||||||||||||||
| 460.480.500 | ||||||||||||||||
| CL19 | 1000000 | 300 | 360,380 | 550 | 450 | 730 | 910 | 1250 | 1090 | 800 | 15 | - | - | 60 | 675 | 5138 |
| 400,420,440,450 | 650 | 540 | ||||||||||||||
| 460.480.500 | 800 | 680 | ||||||||||||||
| 530.560 | ||||||||||||||||
Not:
1. Kaplin kütlesi ve döner atalet, minimum çap ve maksimum delik uzunluğu ile hesaplanan yaklaşık değerlerdir.
2. Delik çapı dz <140mm.
3. J1 tipi delik, gerektiği gibi mil ucu bölmesine ihtiyaç duymaz.
4. Bu standart sadece eski ürünler için geçerlidir.
