| Menşe yeri | Hebei, Çin |
| Marka adı | Jude |
| Sertifika | CE & ISO |
| Model numarası | NL9 |
NL tipi naylon kaplin, TGL tipi naylon iç dişli halka dişli kaplin ürün teşhiri, öncelikle bu ürüne kısa bir genel bakış.
NL tipi naylon kaplin, TGL tipi naylon iç dişli halka dişli kaplin en son yerli ürünlerdir ve yurtdışında yaygın olarak kullanılmaktadır.Şanzıman yarım kaplin hassas döküm benimser, dökme demir HT20-40, dökme demir Çelik ZG35Ⅱ, No. 45 çelik, mil deliği ve kama yuvası çekilir ve oluşturulur, naylon iç dişli kaplin elastomer ceketi çeşitli sertlikte sentetik naylon, takviyeli dökümden seçilebilir kullanıcı gereksinimlerine göre naylon elastomer ve diğer malzemeler.

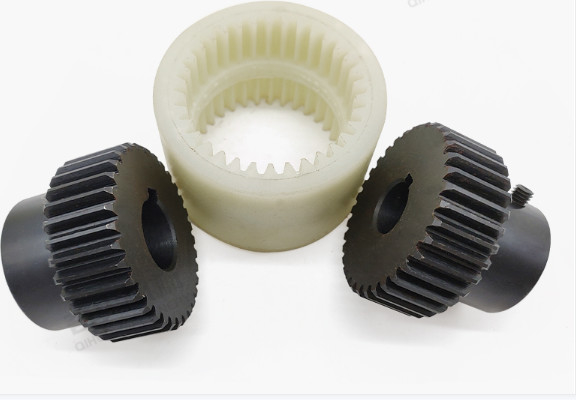

NL tipi naylon iç dişli kaplin yapısı:
Changsheng NL tipi naylon iç dişli kaplin GB3852-83 "Kaplin Mili Deliği ve Kama Şekli ve Boyutu"na uygun olarak üretilmektedir.Dış dişli flanşlı yarım kaplin ve aynı sayıda dişe sahip naylon dişli halkasından oluşur.Dış dişlere sahip flanşlı yarım kaplin, iç dişlere sahip naylon dişli halkasına yerleştirilir ve tahrik uç dişleri naylon dişliye bakar.Halka dişlinin eksenel kuvveti, hareket ve gücü iletmek için tahrik edilen ucu tahrik eder.
NL tipi naylon iç dişli kaplin özellikleri:
1. Büyük eksenel, radyal ve açısal yer değiştirmeye izin veren şaftlar arası ve esnek şanzıman için uygundur ve basit yapı, rahatlık, kolay sökme, düşük gürültü, küçük iletim verimliliği kaybı ve uzun hizmet ömrü avantajlarına sahiptir.
2. Naylon iç dişli kaplinler, yüksek işleme hassasiyeti gerektirmez ve çeşitli dişli pompalar, termal yağ pompaları, ağır yağ pompaları, kanalizasyon pompaları, santrifüj pompalar için uygun, orta ve küçük güçte çeşitli yatay ve dikey şanzıman milleri için kullanılabilir. ve Dişli yağ pompası, vb.
|
modeli |
Nominal tork Tn (NM) |
İzin verilen hız n (d/dk) |
Ana boyutlar (mm) |
Maksimum boyut sapması |
Atalet torku(KgC m 2 ) |
Ağırlık (kg ) |
||||||||
|
Mil çapı |
Mil deliği uzunluğu |
L |
D |
D1 D2 |
E |
L3 |
Eksenel (mm) |
Radyal (mm) |
açıα° |
|||||
|
NL1 |
40 |
6000 |
6 8 10 |
16 20 25 32 |
37 45 55 69 |
40 |
26 |
4 |
34 |
2 |
±0.3 |
1 |
0.25 |
0.85 |
|
12 14 |
||||||||||||||
|
NL2 |
100 |
6000 |
10 12 14 22 |
25 32 42 52 |
57 71 91 111 |
42 |
36 |
4 |
40 |
2 |
±0.4 |
1° |
0.92 |
1.7 |
|
16 18 20 24 |
||||||||||||||
|
NL3 |
160 |
6000 |
20 22 24 |
52 62 |
113 133 |
66 |
44 |
4 |
46 |
2 |
±0.4 |
1° |
3.10 |
2.6 |
|
25 28 |
||||||||||||||
|
NL4 |
250 |
6000 |
28 30 32 |
62 82 |
129 169 |
83 |
58 |
4 |
48 |
2 |
±0.4 |
1° |
8.69 |
3.6 |
|
35 38 |
||||||||||||||
|
NL5 |
315 |
5000 |
32 35 38 |
82 112 |
169 229 |
93 |
68 |
4 |
50 |
3 |
±0.4 |
2° |
14.28 |
5.5 |
|
40 42 |
||||||||||||||
|
NL6 |
400 |
5000 |
40 42 45 |
82 112 |
230 |
100 |
68 |
4 |
52 |
3 |
±0.4 |
2° |
18.34 |
6.8 |
|
48 |
||||||||||||||
|
NL7 |
630 |
3600 |
45 48 50 |
82 112 |
229 |
115 |
80 |
4 |
60 |
3 |
±0,6 |
2° |
56.5 |
9.8 |
|
55 |
||||||||||||||
|
NL8 |
1250 |
3600 |
48 50 55 |
112 142 |
229 289 |
140 |
96 |
4 |
72 |
3 |
±0,6 |
2° |
98.55 |
26.5 |
|
60 63 65 |
||||||||||||||
|
NL9 |
2000 |
2000 |
60 63 65 |
142 172 |
295 351 |
175 |
124 |
6 |
93 |
4 |
±0.7 |
2° |
370.5 |
37.6 |
|
70 71 75 80 |
||||||||||||||
|
NL10 |
3150 |
1800 |
70 71 75 80 |
142 172 212 |
292 352 432 |
220 |
157 |
8 |
110 |
4 |
±0.7 |
2° |
1156.8 |
55 |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
