| Menşe yeri | Hebei, Çin |
| Marka adı | Jude |

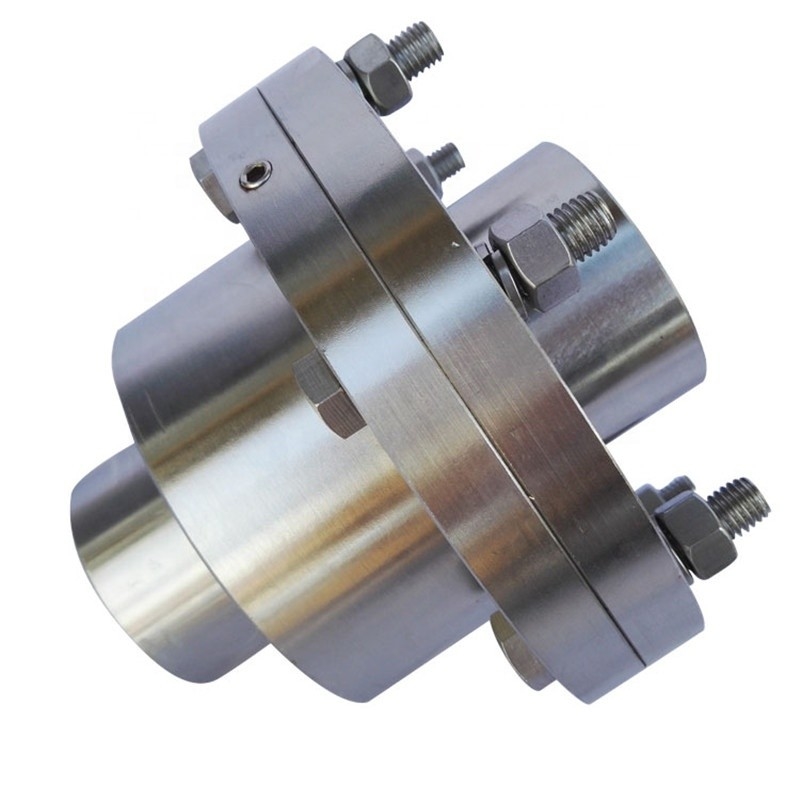

buGICLZ Tambur Dişlisi Rijit Kaplinmotor ve makineyi birbirine bağlayan iki yatay eksenli transmisyon mili için uygundur.GICLZ tambur dişli kaplin belirli bir açısal dengelemeye sahiptir, çalışma ortamı sıcaklığı -20~+80 derecedir, transfer nominal torku 800-3500000N.m'dir, aks deliği kombinasyonu şunları içerir: Y/J1, J1/J1 ve Y/ Y, ve G 1 CLZ tipi tambur dişli kaplini iki aks ucunun birbirinden uzak iki ucu için uygundur.
GICLZ1-GICLZ14
GICLZ15-GICLZ30
| Boyut | Tork Tn KN.m | Hız (n) dev/dak | Delik d1,d2 | Uzunluk L | D | D1 | D2 | D3 | B | A | C | Ağırlık (kg |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Nanpi ilçesi Jude transmisyon ekipmanı imalatı co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir kuruluştur.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin deneyimi, profesyonel Ar-Ge ekibi ve kaplindeki çeşitli ekipmanlarıyla, farklı gereksinimlerinizi karşılamak için üstün koşullara sahiptir.
Şirketin ana ürünleri: radyal elastik kaplin, lastikli kaplin, üniversal kaplin, tambur dişli kaplin, erik çiçeği formlu elastik kaplin, rijit kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi dünyanın her yerinde makine endüstrisi için her türlü kaplinler , bağlantı kolonu elastik manşon pimi kaplinleri, elastik saplama, elastik saplama pimi kaplini, pompa mili kaplini vb.
Firmamızın kavramları kalite üzerinde yaşar ve onur üzerinde gelişir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Şirketimiz en iyi seçiminiz olacak ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
