| Menşe yeri | Hebei, Çin |
| Marka adı | JUDE |
| Model numarası | GICL |

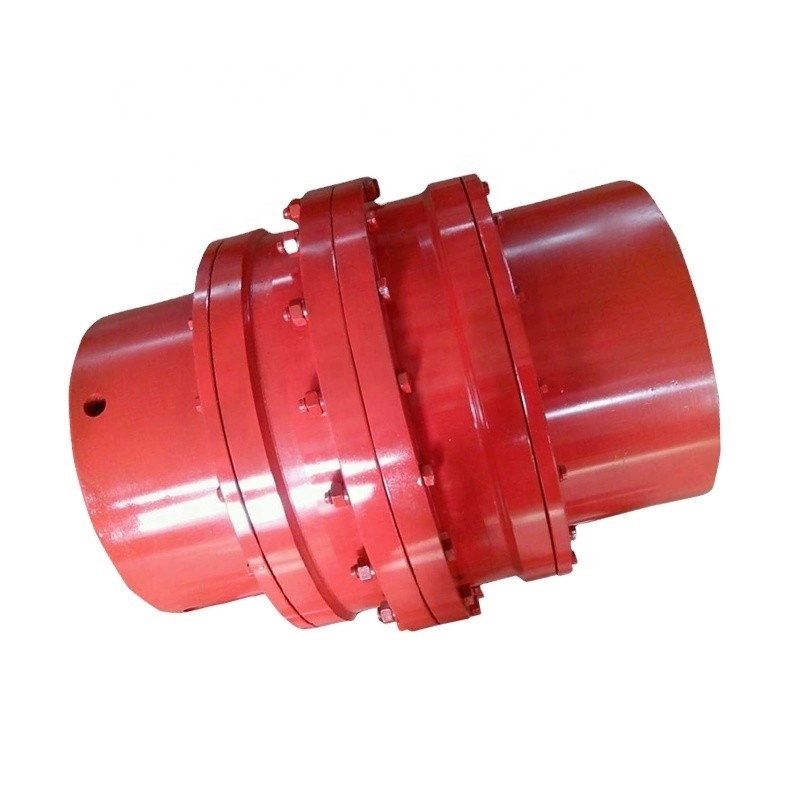

GICL tambur dişli kaplin, aynı sayıda dişe sahip bir yarım kaplin, bir iç halka ve bir dış flanştan oluşur. Dış dişler düz dişler ve iki tür tambur dişidir.Diş, dişin dış küresidir.
(1)GIICL, diş temas koşullarını iyileştirebilen, şanzıman tork kapasitesini iyileştirebilen ve hizmet ömrünü uzatabilen daha büyük açısal yer değiştirmeye (düz dişli bağlantıya göre) izin verir.Diş genişliği yönü boyunca açısal yer değiştirmenin temas durumu.
(2) kompakt yapı, küçük dönüş yarıçapı, büyük taşıma kapasitesi, yüksek iletim verimliliği, düşük gürültü ve uzun bakım döngüsü ile radyal, eksenel ve açısal sapma ve eksenel sapmanın dengeleme kapasitesi;
(3) metalürji, madencilik, kaldırma ve nakliye endüstrileri gibi düşük hız ve yüksek yük koşulları ile petrokimya endüstrisinin tahrik mili, genel makine ve diğer makineleri için geçerlidir.
GICL1-GICL14
|
GICL15-GICL30
| Boyut | Tork Tn KN.m | Hız (n)d/dak | Delik d1,d2 | Uzunluk L | D | D1 | D2 | B | A | C | e | Ağırlık (kg | ||
| Y | J1 | Z | ||||||||||||
| GICL1 | 0.8 | 7100 | 16-38 | 44-82 | 125 | 95 | 60 | 115 | 75 | 2.5 | 15 | 22 | 30 | 6 |
| GICL2 | 1.4 | 6300 | 25-48 | 60-112 | 145 | 120 | 75 | 135 | 88 | 2.5 | 13.5 | 28 | 30 | 10 |
| GICL3 | 2.8 | 5900 | 30-60 | 84-142 | 170 | 140 | 95 | 155 | 106 | 3 | 17 | 28 | 30 | 18 |
| GICL4 | 5 | 5400 | 32-70 | 84-142 | 195 | 165 | 115 | 178 | 124 | 3 | 17 | 35 | 30 | 25 |
| GICL5 | 8 | 5000 | 40-80 | 84-142 | 225 | 183 | 130 | 198 | 142 | 3 | 20 | 35 | 30 | 38 |
| GICL6 | 11.2 | 4800 | 48-90 | 107-172 | 240 | 200 | 145 | 218 | 160 | 4 | 20 | 43 | 30 | 49 |
| GICL7 | 15 | 4500 | 60-100 | 107-172 | 260 | 230 | 160 | 244 | 180 | 4 | 22 | 43 | 30 | 70 |
| GICL8 | 21.2 | 4000 | 65-110 | 132-212 | 280 | 245 | 175 | 264 | 193 | 5 | 22 | 48 | 30 | 84 |
| GICL9 | 26.5 | 3500 | 70-125 | 132-212 | 315 | 270 | 200 | 284 | 208 | 5 | 22 | 49 | 30 | 110 |
| GICL10 | 42.5 | 3200 | 80-140 | 167-252 | 345 | 300 | 220 | 330 | 249 | 5 | 29 | 54 | 30 | 160 |
| GICL11 | 60 | 3000 | 100-160 | 167-252 | 380 | 330 | 260 | 360 | 267 | 6 | 29 | 54 | 40 | 220 |
| GICL12 | 80 | 2600 | 120-180 | 202-302 | 440 | 380 | 290 | 416 | 313 | 6 | 29 | 68 | 40 | 310 |
| GICL13 | 112 | 2300 | 140-200 | 242-352 | 480 | 420 | 320 | 476 | 364 | 7 | 32 | 70 | 40 | 420 |
| GICL14 | 160 | 2100 | 160-220 | 242-352 | 520 | 465 | 360 | 532 | 415 | 8 | 32 | 70 | 40 | 600 |
| GICL15 | 224 | 1900 | 190-250 | 282-410 | 580 | 510 | 400 | 556 | 429 | 10 | 34 | 80 | 40 | 790 |
| GICL16 | 355 | 1600 | 200-280 | 282-410 | 680 | 595 | 465 | 640 | 501 | 10 | 38 | 80 | 50 | 1140 |
| GICL17 | 400 | 1500 | 220-300 | 330-470 | 720 | 645 | 495 | 672 | 512 | 10 | 39 | - | 50 | 1310 |
| GICL18 | 500 | 1400 | 240-320 | 330-470 | 775 | 675 | 520 | 702 | 524 | 10 | 41 | - | 50 | 1630 |
| GICL19 | 630 | 1300 | 260-340 | 380-550 | 815 | 715 | 560 | 744 | 560 | 10 | 41 | - | 50 | 1780 |
| GICL20 | 710 | 1200 | 280-360 | 380-550 | 855 | 755 | 585 | 786 | 595 | 13 | 44 | - | 50 | 2270 |
| GICL21 | 900 | 1100 | 300-380 | 380-550 | 915 | 795 | 620 | 808 | 611 | 13 | 44 | - | 50 | 2600 |
| GICL22 | 950 | 950 | 340-400 | 450-650 | 960 | 840 | 665 | 830 | 632 | 13 | 44 | - | 60 | 3040 |
| GICL23 | 1120 | 900 | 360-420 | 450-650 | 1010 | 890 | 710 | 870 | 666 | 13 | 48 | - | 60 | 3670 |
