| Menşe yeri | Hebei, Çin |
| Marka adı | JUDE |
| Sertifika | CE & ISO |
| Model numarası | GICLZ Tipi |

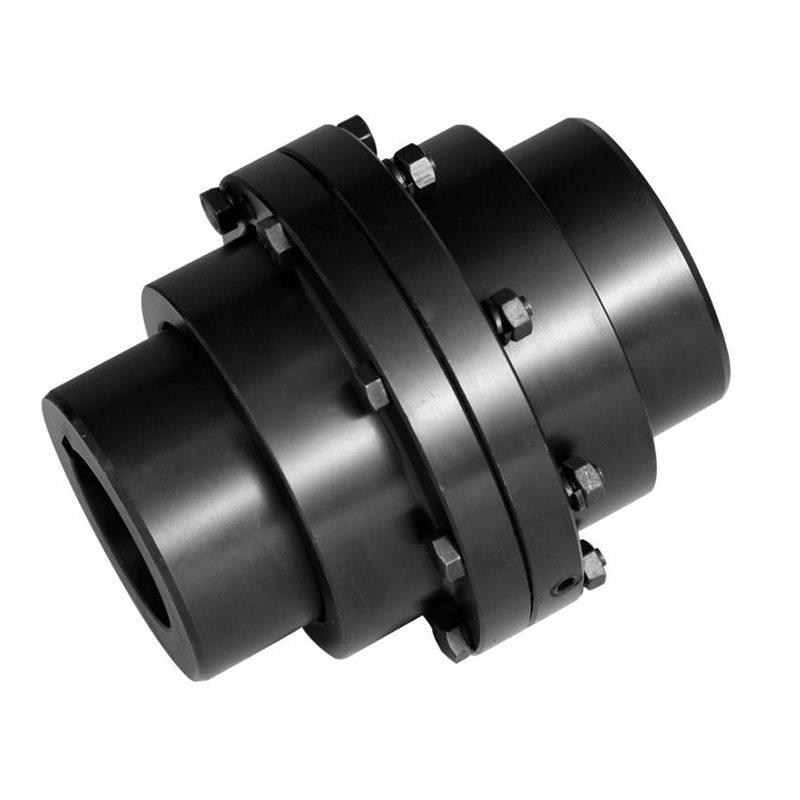

GIICL tipi tambur dişli kaplin Özellikler ve uygulamalar: Az miktarda eksen ofset telafi performansına sahiptir ve titreşimi tamponlayamaz ve azaltamaz.Küçük boyut, teoride büyük şanzıman torku, yağlama ve sızdırmazlık gerektirir, ancak yüksek gürültü ve yüksek fiyat, iki yatay koaksiyel şaftı bağlamak için kullanılır.Metalurji makineleri, ağır makineler vb. gibi düşük hız ve ağır yük koşullarında yatay koaksiyel kabloları bağlamak için kullanılır. Yüksek hızlı ve yüksek hassasiyetli şaft iletimi için uygun değildir ve çalışma koşulları için uygun değildir. sık başlangıç ve değiştirilebilir ileri ve geri dönüş.
GICL tipi - temel tip (geniş tip);
GIICL tipi - temel tip (dar tip);
GICLZ tipi -- orta şaft tipi (geniş tip);
GIICLZ tipi - ara mil tipi (dar tip);
GICL, GIICL tipi, iki mil ucunun doğrudan bağlantısı için kullanılır;
GICLZ, GILZ tipi, iki şaftın uzun mesafe bağlantısı için kullanılır;
GCLD tipi -- motor mili uzatma tipi, motor mili uzatma bağlantısı için kullanılır;
| Boyut | Tork Tn KN.m | Hız (n) dev/dak | Delik d1,d2 | uzunluk L | D | D1 | D2 | D3 | B | A | C | Ağırlık (kg |
| GICLZ1 | 0.63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Uygulama GICLZ DRUM DİŞLİ KAPLİNLER
1.GICLZ DRUM DİŞLİ KAPLİNLER, iki milin ucunun birbirinden uzak olduğu durumlara uygulanabilir.
2.Baskı makineleri / Paketleme makineleri / Ağaç işleme makineleri vb. büyük ölçekli mekanik ekipman
|
Malzeme |
45#/40Cr/42CrMo |
|
Renk |
Mevcut herhangi bir renk |
|
Ambalajlama |
Kontrplak durumda |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
