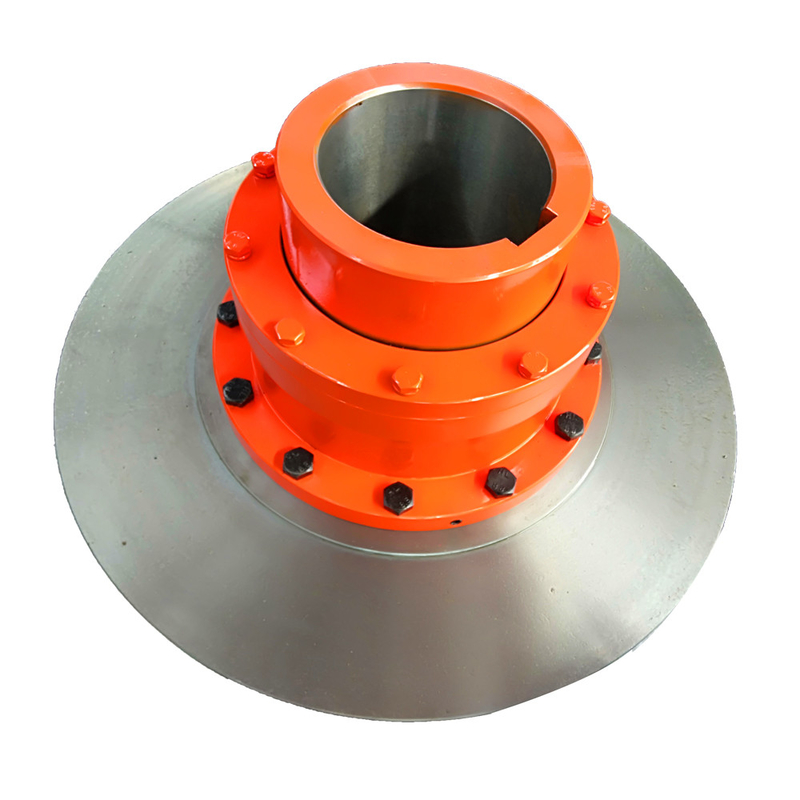

Fren Diskli Kampana Dişli Kaplin (WGP)
Fren diski ve kampana dişli kaplini ile kaplin, bir sol manşonun güç giriş ve çıkış milini bağlamak için kullanılan ve sol manşondaki sağ manşon, tambur şekilli bir dişli takımı ile sağlanır, kaplin içinde bir bağlantı manşonu bulunur. sol manşon çevresi, tambur şekilli dişli diş ve soldaki iç manşon, geçme ucu sağ manşon, bir bağlantı flanşı ile sağlanır, bağlantı flanşı ve bağlantı manşonu, cıvata bağlantı sabitlemesi yoluyla, bir fren diski sıkıştırılır ve aralarında sabitlenir fren diski ve kampana dişli kaplinli bağlantı flanşı ve bağlantı manşonu, basit yapı, uygun kurulum, fren diski, sağ manşon tarafından gerçekleştirilen frenleme işlemi sırasında sert, fren yükü ve titreşim ile bağlanır, ve tambur dişli hasarının birbirine geçme performansında değil ve operasyon güvenilirliğini sağlamak için stabilitelerinin fren diski de büyük ölçüde geliştirildi.
Kaplin Yapısı ve Parametresi
WGP fren diski Dişli Kaplin |
||||||||||||||||
Boyut | tork | Hız | Delik Çapı | Uzunluk | D | D2 | D4 | D0 | B | N | R | F | C | C1 | C2 | |
tn | [n] | |||||||||||||||
Nm | dev/dak | d1,d2,dz | Y | J1,Z1 | ||||||||||||
WGP1 | 710 | 7500 | 12.14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
25.28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
40.42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
WGP2 | 1250 | 6700 | 22.24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2.5 | 30 | 20 | -- | -- |
25.28 | 62 | -- | 10 | -- | -- | |||||||||||
30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
40.42.45.48.50.50.5556 | 112 | 84 | 3 | 29 | 16 | |||||||||||
WGP3 | 2500 | 6300 | 22.24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
25.28 | 62 | -- | 23 | -- | -- | |||||||||||
30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
40.42.45.48.50.50.5556 | 112 | 84 | 3 | 29 | 16 | |||||||||||
60.63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
40.42.45.48.50.50.5556 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
40.42.45.48.50.50.5556 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
40.42.45.48.50.50.5556 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
40.42.45.48.50.50.5556 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
100.110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
WGP8 | 20000 | 4250 | 55.56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
60.63.65.70.71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
130.140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
WGP12 | 80000 | 2800 | 120.125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
190.200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
WGP13 | 112000 | 2500 | 145.150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
240.250.260 | 410 | 330 | 900 | 10 | -- | 10 |
Fren Diski Özellikleri
WGP Fren Diski Boyut birimi:mm | |||||||||
çap | Kalınlık | Yükseklik | D5 maks | Ağırlık (kg | Atalet kg.m² | ||||
D0 | T | k | S | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
315 | 15 | 10 | 42 | 180 | 155 | 8.5 | 6.7 | 0.116 | 0.11 |
355 | 15 | 10 | 54 | 200 | 175 | 11.4 | 9.9 | 0.192 | 0.178 |
400 | 15 | 14 | 54 | 255 | 230 | 15.2 | 12.4 | 0.32 | 0,287 |
450 | 15 | 16 | 54 | 305 | 280 | 19.7 | 15.6 | 0,55 | 0.462 |
500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0,83 | 0.712 |
560 | 15 | 18 | 54 | 350 | 320 | 30.7 | 25.6 | 1.28 | 1.127 |
630 | 15 | 20 | 54 | 400 | 360 | 38.8 | 33 | 2.06 | 1.826 |
710 | 15 | 20 | 54 | 480 | 450 | 46.5 | 39.4 | 3.32 | 2.912 |
800 | 15 | 24 | 70 | 540 | 500 | 67.8 | 52.7 | 5.87 | 4.81 |
900 | 15 | 24 | 70 | 600 | 560 | 86.6 | 70.3 | 9.3 | 7.852 |
1000 | 15 | 30 | 80 | 620 | 560 | 128.8 | 115.1 | 17.4 | 15.65 |
