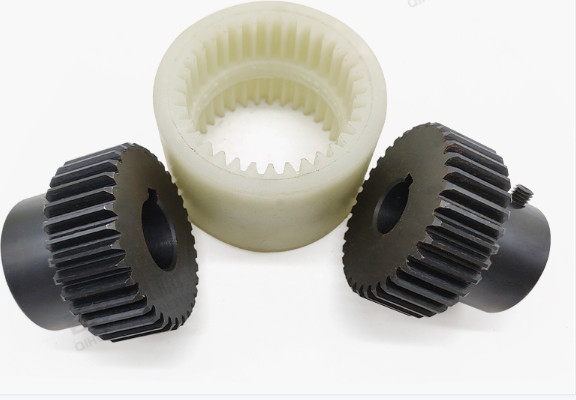

Esnek tahrik mili için NL Naylon Kovanlı Pim Dişli Esnek Kaplin ve büyük, tambur kaplinin eksenel radyal yer değiştirmesi ve açı yer değiştirmesi, radyal, eksenel ve açısal ve eksen sapması telafi kabiliyetine sahip esnek kaplinlere aittir ve basit yapının avantajlarına sahiptir, uygun bakım, kolay kurulum, düşük gürültü, iletim gücü lküçük, uzun ömürlü vb.
Dişli kaplinin dış dişleri iki türe ayrılır: düz dişler ve tambur dişleri.Tambur dişli kaplinleri, dişlerin temas koşullarını iyileştirebilen, tork iletme yeteneğini artırabilen ve hizmet ömrünü uzatabilen daha büyük açısal yer değiştirmeye (düz dişli kapline göre) izin verebilir.NL Naylon Kovanlı Pim Dişli Esnek Kaplin, küçük radyal boyuta ve büyük yük kapasitesine sahiptir.Genellikle düşük hız ve ağır yük koşullarında şaftlı şanzıman için kullanılır.Yüksek doğruluk ve dinamik dengeye sahip NL Naylon Kovanlı Pim Dişli Esnek Kaplin, bir gaz türbininin şaft iletimi gibi yüksek hızlı iletim için kullanılabilir.
Boyut | Tork Tn Nm | Hız n (d/dak) | Ana Boyut (mm) | Maksimum sapma | Atalet Kg *m2 | Ağırlık (kg | ||||||
DIA | Uzunluk | D | S | L3 | eksenel (mm) | Radyal (mm) | açıα° | |||||
d1 d2 | L1 L2 | |||||||||||
NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0.25 | 0.85 |
25 32 | ||||||||||||
NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0.92 | 1.7 | ||||
42 52 | ||||||||||||
NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2.6 | |||||
NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8.69 | 3.6 | |||||
NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14.28 | 5.5 | ||
NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18.34 | 6.8 | |||||
NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0,6 | 56.5 | 9.8 | |||
NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98.55 | 26.5 | |||||
NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370.5 | 37.6 | |
NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156.8 | 55 | |||
212 |
Q1: ticaret şirketi veya üretici misiniz?
A: biz fabrikayız.
S2: Örnek veriyor musunuz?ücretsiz mi ekstra mı
C: : Evet, numuneyi sunabiliriz ama ücretsiz değil. Aslında çok iyi bir fiyat prensibimiz var, toplu sipariş verdiğinizde numune maliyeti size iade edilecektir.
S3: Teslimat süreniz ne kadardır?
A: mallar stokta ise genellikle 10-15 gündür.veya mallar stokta değilse 7-25 gündür, miktarına göredir.
Q4: garantiniz ne kadardır?
A: Garantimiz 12 aydır.
S5: Kuplaj için denetim prosedürleriniz var mı?
C: Paketlemeden önce %100 kendi kendini denetleme
S6.Ödemeniz nedir?
C:1) %100 T/T.2) %30 peşin, diğerleri sevkiyat öncesi.3) L/C Q7: Siparişten önce fabrikanızı ziyaret edebilir miyim?A: Tabii, fabrikamızı ziyaret etmenizi bekliyoruz.
