Konik Izgara Kaplin
>
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | JSB |

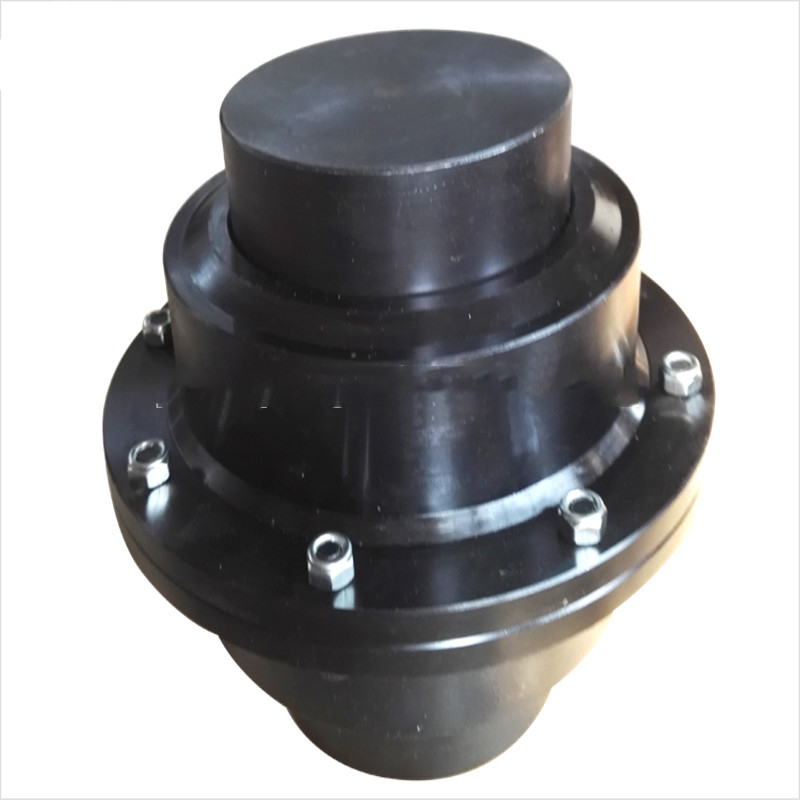

JSB 45# Çelik Konik Izgara Kaplin Yılan Yay Esnek Metal Kaplin JSB tipi eksenel montaj kaplini
JSB Yılan Yay Izgara Kaplini, "JB/T kaplini" olarak adlandırılır.JS serpantin kaplinlerden farklı olarak yatay yönde, JSB tipi yılan yaylı kaplinler ise dikey olarak monte edilir.
JSB Yılan Yay Izgara Kaplini, sıcaklık, nem, su, buhar, toz, kum, yağ, asit, alkali, aşındırıcı ortam, tuzlu su, radyasyon vb. çalışma koşulları için uygundur.Yüksek sıcaklık, düşük sıcaklık, yağ, asit ve alkali ortamın çalışma kalitesi için, elastik eleman malzemesi olarak genel kauçuk ile esnek bağlantı için uygun değildir.Diyaframlı kaplin ve yılan yaylı kaplin gibi esnek metal esnek kaplin seçilmelidir.
JSB Yılan Yaylı Izgara Kaplin esas olarak kırıcıya, krank ileri geri hareketine, hız düşürücüye, metalurjiye, madencilik, vinç ve diğer ekipmanlara, iki koaksiyel, yüksek gücü birbirine bağlayan tahrik miline belirli bir ofset ile uygulanır ve göreceli sönümleme ve tamponlamayı telafi eder performans, çalışma sıcaklığı -30°~+150°, nominal tork aktarımı 45~800000N.m.
|
| Boyut | Tork Tn KN.m | Hız (n) dev/dak | Sıkılmış | uzunluk L | Toplam uzunluk L0 | L2 | L3 | D | t | Ağırlık (kg | Yağ enjeksiyon kg | İzin verilen yer değiştirme | ||
| radyal y | eksenel x | açısal bir | ||||||||||||
| JSB1 | 0.045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0.027 | 0.15 | ±0.3 | 0.076 |
| JSB2 | 0.14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2.6 | 0.048 | 0.15 | ±0.3 | 0.076 |
| JSB3 | 0.224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3.4 | 0.054 | 0.15 | ±0.3 | 0.076 |
| JSB4 | 0,4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0.068 | 0,2 | ±0.3 | 0.1 |
| JSB5 | 0.63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0.086 | 0,2 | ±0.3 | 0.127 |
| JSB6 | 0.9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0.113 | 0,2 | ±0.3 | 0.127 |
| JSB7 | 1.8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0.172 | 0,2 | ±0.3 | 0.15 |
| JSB8 | 3.15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0.254 | 0,2 | ±0.3 | 0.18 |
| JSB9 | 5.6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0.427 | 0.25 | ±0.5 | 0,2 |
| JSB10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0.508 | 0.25 | ±0.5 | 0.23 |
| JSB11 | 12.5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0.735 | 0.28 | ±0.5 | 0.25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0.908 | 0.28 | ±0.5 | 0,3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1.135 | 0.28 | ±0.5 | 0.33 |
| JSB14 | 35.5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1.952 | 0,3 | ±0.5 | 0,4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2.815 | 0,3 | ±0.5 | 0.45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3.496 | 0,3 | ±0.5 | 0,5 |
Daha fazla uygulama senaryosu, lütfen bize ulaşın
