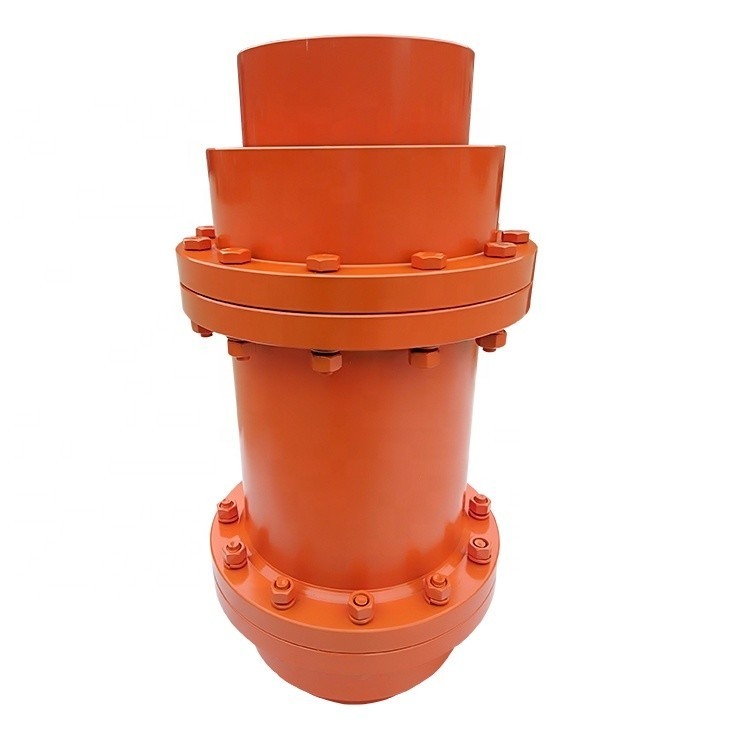

Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli
  • Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli
  • Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli
  • Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli
  • Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli
  • Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli
  • Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli

Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli

Menşe yeri cangzhou, çin
Marka adı jude
Sertifika CE、ISO
Model numarası WGT dişli kaplin
Ürün Detayları
Uygulanabilir Endüstriler:
Oteller, Konfeksiyon Mağazaları, İnşaat Malzemesi Mağazaları, Üretim Tesisi, Makine Tamirhaneleri, Y
Yapı:
vites
Malzeme:
Çelik
Yüzey İşlem:
karartma
Gövde Malzemesi:
45# Çelik
ADEDI:
1 takım
Tip:
WGT
anahtar kelime:
Tambur Şekli Dişli Kaplin
Başvuru:
Endüstriyel ekipman
gelenek:
Evet
ÜRÜN ADI:
Ağır endüstriyel ekipman için WGT Tambur Şekli Dişli Kaplin
LİMAN:
TIANJIN
Vurgulamak:

WGT Esnek Dişli Kaplin

,

Kararan Esnek Dişli Kaplin

,

Tambur Şekli Metal Esnek Kaplin

Ürün Açıklaması

Ağır endüstriyel ekipman için WGT Tambur Şekli Dişli Kaplin



Ürün Açıklaması

Orta Setli WGT Tambur Dişli Mili Kaplin Tanıtımı

WGT Orta Setli Tambur Dişli Mili Kaplin, I tipi ve II tipi ikiye bölünmüştür, WGT bağlantılı tip WGT bağlantılı rakorlu tip I tambur kaplin seti, salmastra tipi olmayan tip II tambur dişli kaplin.
Orta Setli WGT Tambur Dişli Mili Kaplini, geliştirilmiş bir dişli kaplin türüdür, dişli kaplin, düz ile karşılaştırılabilir, daha büyük açısal yer değiştirmeye izin verir, diş temas koşullarını iyileştirebilir ve tork aktarma yeteneğini iyileştirebilir, hizmet ömrünü uzatabilir. iç dişli ve flanş yarım bant bağlantı parçalarının aynı sayıda dişinden oluşan dişli genişliğinin temas durumu boyunca açısal yer değiştirme.
WGT, orta kovan tambur dişli kaplini ile bağlandığında, çalışırken iki şaftın göreli açısal yer değiştirmesi meydana gelecektir.İç ve dış dişlerin nispi periyodik kayması, kaçınılmaz olarak diş aşınmasını ve güç tüketimini oluşturacak olan şaftın nispi kaymasına neden olacaktır.Bu nedenle, dişli kaplin iyi çalışmalı ve sızdırmaz olmalıdır.Dişli kaplin küçük radyal boyuta ve büyük yük kapasitesine sahiptir.Genellikle düşük hız ve ağır yük koşullarında şaftlı şanzıman için kullanılır.Yüksek hassasiyetli ve dinamik balans dişli kaplin, yüksek hızlı aktarım için kullanılabilir.Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli 0



WGT Tambur Dişli KaplinBirim:mm
Boyut tork Delik Çapı Uzunluk D D1 D2 D3 D4 B B1 H F C C2
tn
Nm d1,d2 L ben II
WGT1 800 12.14 32 122 115 98 88 60 58 50 75 30 30 -- --
16.18.19 42 20 14 --
20.22.24 52 10 4 --
25.28 62 3 3 18
30.32.35.38 82 3 3 12
40.42 112 3 3 12
WGT2 1400 22.24 52 150 145 118 108 77 68 52 80 30 20 4 --
25.28 62 10 3 --
30.32.35.38 82 3 3 16
40.42.45.48.50.50.5556 112 3 3 16
WGT3 2800 22.24 52 170 165 140 125 90 80 54 80 30 33 7 --
25.28 62 23 3 --
30.32.35.38 82 3 3 16
40.42.45.48.50.50.5556 112 3 3 16
60.63 142 3 3 16
WGT4 5000 30.32.35.38 82 200 195 160 145 112 90 58 100 30 13 3 --
40.42.45.48.50.50.5556 112 3 3 17
60.63.65.70.71.75 142 3 3 17
80 172 3 3 17
WGT5 8000 30.32.35.38 82 225 215 180 168 128 100 63 100 30 23 3 --
40.42.45.48.50.50.5556 112 3 3 19
60.63.65.70.71.75 142 3 3 19
80.85.90 172 3 3 19
WGT6 11200 32.35.38 82 245 230 200 185 145 112 67 100 30 35 5 --
40.42.45.48.50.50.5556 112 5 5 --
60.63.65.70.71.75 142 5 5 20
80.85.90.95 172 5 5 20
100 212 5 5 20
WGT7 16000 32.35.38 82 272 265 230 210 160 122 74 120 30 45 5 --
40.42.45.48.50.50.5556 112 15 5 --
60.63.65.70.71.75 142 5 5 20
80.85.90.95 172 5 5 20
100.110 212 5 5 20
WGT8 22400 55.56 112 290 272 245 225 176 136 81 120 30 29 5 --
60.63.65.70.71.75 142 5 5 34
80.85.90.96 172 5 5 20
100.110.120.125 212 5 5 38
WGT9 28000 65.70.71.75 142 315 305 265 245 190 140 88 155 30 5 5 28
80.85.90.95 172 5 5 28
100.110.120.125 212 5 5 28
130.140 252 5 5 28
WGT10 45000 75 142 355 340 300 280 225 165 98 155 30 28 5 --
80.85.90.95 172 5 5 38
100.110.120.125 212 5 5 28
130.140.150 252 5 5 28
160 302 5 5 28
WGT11 63000 85.90.95 172 412 385 345 325 256 180 112 175 40 15 8 --
100.110.120.125 212 8 8 32
130.140.150 252 8 8 32
160.170.180 302 8 8 32
WGT12 90000 120.125 212 440 435 375 360 288 210 125 205 40 8 8 45
130.140.150 252 8 8 32
160.170.180 302 8 8 32
190.200 352 8 8 32
WGT13 125000 145.150 252 490 480 425 400 320 235 136 205 50 8 8 38
160.170.180 302 8 8 32
190.200.220 352 8 8 32
WGT14 180000 160.170.180 302 545 540 462 440 362 265 158 240 50 10 8 32
190.200.220 352 10 8 32
240.250.260 410 10 8 10
WGT15 250000 160.170.180 302 580 -- 488 -- 400 280 -- 240 50 10 -- 43
190.200.220 352 10 -- 32
240.250.260 410 10 -- 10
270 470 10 -- 10
WGT16 315000 180 302 650 -- 560 -- 440 300 -- 240 50 12 -- 63
190.200.220 352 12 -- 32
240.250.260 410 12 -- 12
280.300 470 12 -- 12
WGT17 400000 200.220 352 690 -- 600 -- 460 325 -- 280 50 12 -- 48
240.250.260 410 12 -- 12
280.300.320 470 12 -- 12
WGT18 500000 220 352 750 -- 650 -- 510 350 -- 280 60 12 -- 73
240.250.260 410 12 -- 12
280.300.320 470 12 -- 12
340.360 550 12 -- 12
WGT19 630000 240.250.260 410 775 -- 690 -- 535 372 -- 350 60 12 -- 12
280.300.320 470 12 -- 12
340.360.380 550 12 -- 12

Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli 1

Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli 2



Paketleme ve Nakliye

Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli 3



Hakkımızda

Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli 4

Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.

Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.

Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.

Endüstriyel Ekipmanlar için WGT Karartma Metal Esnek Dişli Kaplin Tambur Şekli 5

SSS

Q1: ticaret şirketi veya üretici misiniz?

A: biz fabrikayız.



S2: Örnek veriyor musunuz?ücretsiz mi ekstra mı

C: : Evet, numuneyi sunabiliriz ama ücretsiz değil. Aslında çok iyi bir fiyat prensibimiz var, toplu sipariş verdiğinizde numune maliyeti size iade edilecektir.



S3: Teslimat süreniz ne kadardır?

A: mallar stokta ise genellikle 10-15 gündür.veya mallar stokta değilse 7-25 gündür, miktarına göredir.



Q4: garantiniz ne kadardır?

A: Garantimiz 12 aydır.



S5: Kuplaj için denetim prosedürleriniz var mı?

C: Paketlemeden önce %100 kendi kendini denetleme



S6.Ödemeniz nedir?

C:1) %100 T/T.2) %30 peşin, diğerleri sevkiyat öncesi.3) L/C Q7: Siparişten önce fabrikanızı ziyaret edebilir miyim?A: Tabii, fabrikamızı ziyaret etmenizi bekliyoruz.
