Pin Bush kaplin
>
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | FCL Esnek Kauçuk Kaplin |

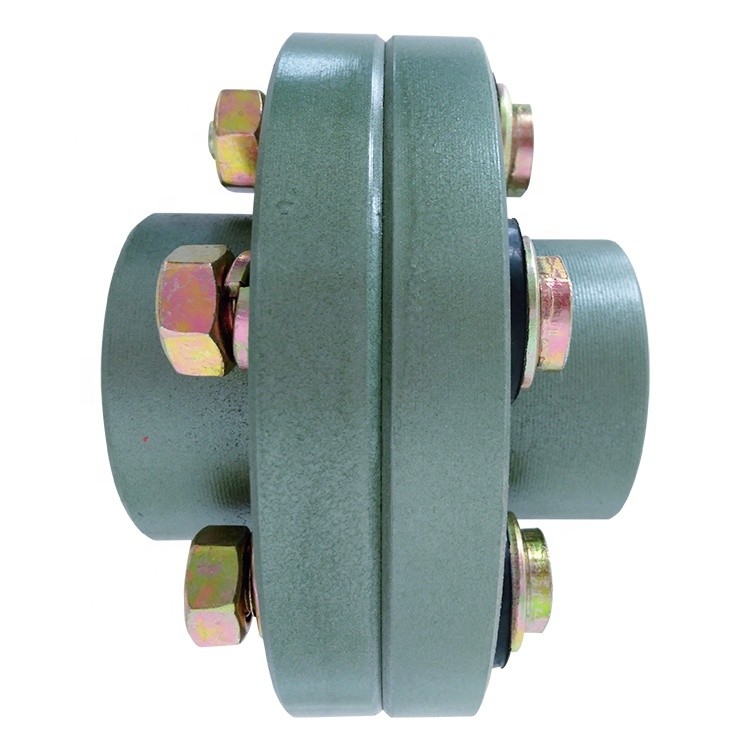

FCL Esnek Kauçuk Kaplin Pimi İplik ve Dokuma Makineleri İçin Burç Kaplin
Pin Burç Kaplini, flanş artı NBR kauçuk cıvata tasarımına sahiptir, pompalar, hidrolik ve pnömatik sistemler vb. gibi çeşitli endüstrilerde yaygın olarak kullanılmaktadır. FCL kaplin, kompakt tasarımı, dayanıklılığı ve kolay kurulum ve bakımı ile ünlüdür.Şaftlar arasındaki göreceli yer değiştirme belirtilen tolerans içinde tutulduğu sürece, pim ve burç kaplini gelecek yıllar boyunca sorunsuz bir şekilde çalışacak ve sık değiştirme için gereken duruş süresini azaltacak ve en önemlisi son kullanıcı için maliyet tasarrufu sağlayacaktır.
FCL tipi elastik kaplin özellikleri: iyi titreşim emilimi, aktif şaftın hareketini pasif şafta sorunsuz bir şekilde iletebilir.Şanzımanda eksenel itme yoktur.Sökme ve takma kolaylığı, kaplin civatası çıkarıldığı sürece aktif ve pasif arasındaki bağlantı ayrılabilir.Kurulum ve ayardan sonra iki milin göreceli yer değiştirmesi belirtilen aralıkta tutulabilirse, kaplin tatmin edici performansa ve uzun çalışma ömrüne sahip olacaktır.
Bu nedenle, redüktörler, şanzımanlar, pompalar, baskı ve boyama makineleri, vinçler, vinçler, kompresörler, konveyörler, tekstil makineleri, vinçler gibi küçük yüklere sahip elektrik motorları tarafından tahrik edilen çeşitli orta ve küçük güç aktarma mili sistemlerinde yaygın olarak kullanılabilir. Bilyalı değirmen vb.
| KAZIN No. | A | d | L | C1 | C2 | B | F1 | F2 | n | a | M | t | ParçaNo. | Maks.tork | Maks.RPM | eksantriklik | açısallık | Son Oynatma |
| FCL 100 | 100 | 11~25 | 35.5 | 42.5 | 42.5 | 67 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 29N.m. | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 112 | 112 | 13~28 | 40 | 50 | 50 | 75 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 33N.m | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 125 | 125 | 13~32 | 45 | 56 | 50 | 85 | 18 | 18 | 4 | 14 | 32 | 3 | #3 | 73N.m | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 140 | 140 | 13~38 | 50 | 71 | 63 | 100 | 18 | 18 | 6 | 14 | 32 | 3 | #3 | 130N.m | 4000 | 0,2 | 1/6° | ±2.1 |
| FCL 160 | 160 | 15~45 | 56 | 80 | 80 | 115 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 200Nm | 4000 | 0,2 | 1/6° | ±2.1 |
| FCL 180 | 180 | 15~50 | 63 | 90 | 90 | 132 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 230N.m | 3500 | 0,2 | 1/6° | ±2.1 |
| FCL 200 | 200 | 21~56 | 71 | 100 | 100 | 145 | 22.4 | 22.4 | 8 | 20 | 41 | 4 | #4 | 440N.m | 3200 | 0,2 | 1/6° | ±2.8 |
| FCL 224 | 224 | 21~63 | 80 | 112 | 112 | 170 | 22.4 | 22.4 | 8 | 20 | 41 | 4 | #4 | 510N.m | 2850 | 0,2 | 1/6° | ±2.8 |
| FCL 250 | 250 | 25~71 | 90 | 125 | 125 | 180 | 28 | 28 | 8 | 25 | 51 | 4 | #5 | 850N.m | 2550 | 0,2 | 1/6° | ±2.8 |
| FCL 280 | 280 | 34~80 | 100 | 140 | 140 | 200 | 28 | 40 | 8 | 28 | 57 | 4 | #6 | 1500N.m | 2300 | 0,3 | 1/6° | ±2.8 |
| FCL 315 | 315 | 41~90 | 112 | 160 | 160 | 236 | 28 | 40 | 10 | 28 | 57 | 4 | #6 | 2200N.m | 2050 | 0,3 | 1/6° | ±2.8 |
| FCL 355 | 355 | 60~100 | 125 | 180 | 180 | 260 | 35.5 | 56 | 8 | 35.5 | 72 | 5 | #8 | 3500N.m | 1800 | 0,3 | 1/6° | ±3,5 |
| FCL 400 | 400 | 60~110 | 125 | 200 | 200 | 300 | 35.5 | 56 | 10 | 35.5 | 72 | 5 | #8 | 5000N.m | 1600 | 0,3 | 1/6° | ±3,5 |
| FCL 450 | 450 | 65~125 | 140 | 224 | 224 | 355 | 35.5 | 56 | 12 | 35.5 | 72 | 5 | #8 | 7100N.m | 1400 | 0,3 | 1/6° | ±3,5 |
| FCL 560 | 560 | 85~140 | 160 | 250 | 250 | 450 | 35.5 | 56 | 14 | 35.5 | 72 | 5 | #8 | 10000N.m | 1150 | 0,3 | 1/6° | ±3,5 |
| FCL 630 | 630 | 95~160 | 180 | 280 | 280 | 530 | 35.5 | 56 | 18 | 35.5 | 72 | 5 | #8 | 16000N.m | 1000 | 0,3 | 1/6° | ±3,5 |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
