| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |

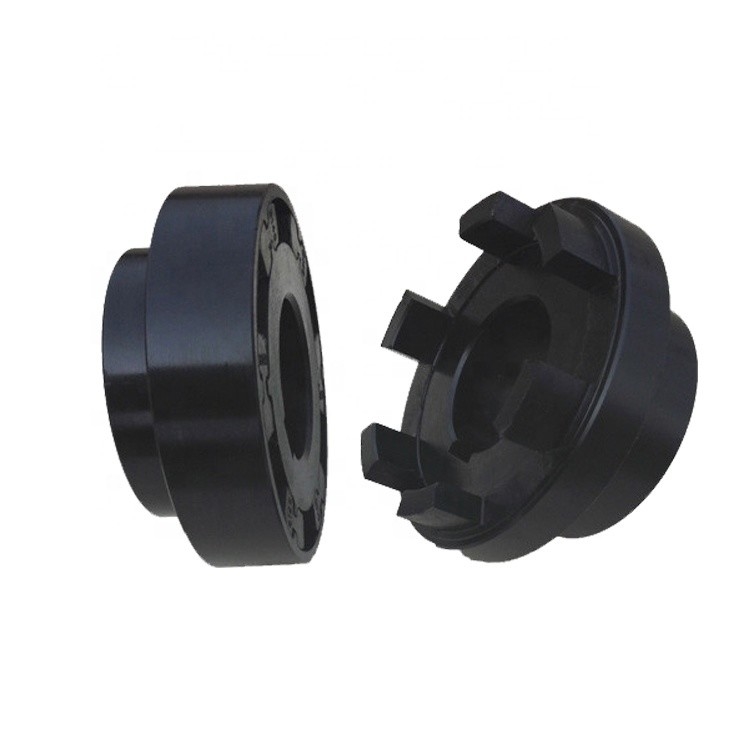

HTLB-H elastik kaplinH şeklinde bir elastik blok kaplindir.H-şekilli elastik blok kaplin, birkaç H-şekilli elastik parça kullanır ve kaplinin iki yarısının bağlantısını gerçekleştirmek için ana ve tahrikli uç yarım kaplinlerin dışbükey bloklarını H-şekilli elastik parçalar arasına sokar..H-tipi elastik blok kaplin yapısı basit, boyutu kompakt, üretimi kolay, maliyeti düşük, montaj ve demontaj için uygun ve iki şaftın göreli ofsetini, sönümleme ve tamponlamayı telafi etme özelliklerine sahiptir ve iki koaksiyel şanzıman milini bağlamak için uygundur. Çalışma sıcaklığı -30-80 santigrat derecedir ve iletilen nominal tork 18-63000N.m'dir.
1. Kaplinler, farklı talepleri karşılamak için bir dizi göbek ve eleman seçimi sunar.
2. Darbeyi absorbe edebilir ve tesadüfi yanlış hizalamayı sağlayabilir ve küçük genlikli titreşimleri sönümleyebilirler.
3. NBR, Üretan, Hytrel elemanları.
4. Özelleştirilmiş gereksinim mevcuttur.
| model | Nominal tork Tn/ N·m | İzin verilen hız [n]/r·min-1 | Aks deliği çapı d1, d2 | Mil deliğinin uzunluğu | B | D | D1 | D2 | S | P | Eylemsizlik momenti I/ kg·m2 | Kütle m/kg | ||
| Y tipi | J1 tipi | |||||||||||||
| ütü | çelik | L | L1 | |||||||||||
| HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0.007 | 6 |
| 30-32-35 | 82 | 60 | ||||||||||||
| 40*, 42*, 45* | 112 | 84 | ||||||||||||
| HTLB2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0.012 | 9.2 | ||
| 40,42,45,48*,50* | 112 | 84 | ||||||||||||
| HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0.02 | 11.2 | |
| 40,42,45,48,50,55*,56* | 112 | 84 | ||||||||||||
| HTLB4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | 69 | 160 | 110 | 95 | 47 | 0.039 | 17.8 | |||
| 60*, 63*, 65* | 142 | 107 | ||||||||||||
| HTLB5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0.072 | 25.4 | |
| 60,63,65,70*,71*,75* | 142 | 107 | ||||||||||||
| HTLB6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0.117 | 31.3 | |||
| 80*, 85* | 172 | 132 | ||||||||||||
| HTLB7 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0.183 | 43.4 | |
| 80, 85, 90* | 172 | 132 | ||||||||||||
| HTLB8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0.35 | 58,5 |
| 80-85-90 | 172 | 132 | ||||||||||||
| 100 * | 212 | 167 | ||||||||||||
| HTLB9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0,55 | 81 | |
| 100, 110* | 212 | 167 | ||||||||||||
| HTLB10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0.9 | 98.9 | |
| 100-110-120 | 212 | 167 | ||||||||||||
| HTLB11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1.6 | 152 | |||
| 130, 140 | 252 | 202 | ||||||||||||
| HTLB12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2.7 | 182.8 | |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| HTLB13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3.9 | 204 |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| HTLB14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5.9 | 277.6 | |
| 160, 170 | 302 | 242 | ||||||||||||
| HTLB15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8.6 | 348.3 | |
| 160, 170, 180 | 302 | 242 | ||||||||||||
| HTLB16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13.9 | 496.9 | ||
| 190, 200 | 352 | 282 | ||||||||||||
| HTLB17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20.2 | 582 | |
| 190, 200, 220 | 352 | 282 | ||||||||||||
| HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29.7 | 706.2 | |
| 190, 200, 220 | 352 | 280 | ||||||||||||
| 240 | 410 | 330 | ||||||||||||
| HTLB19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43.2 | 917,2 | |
