| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | NM148 |

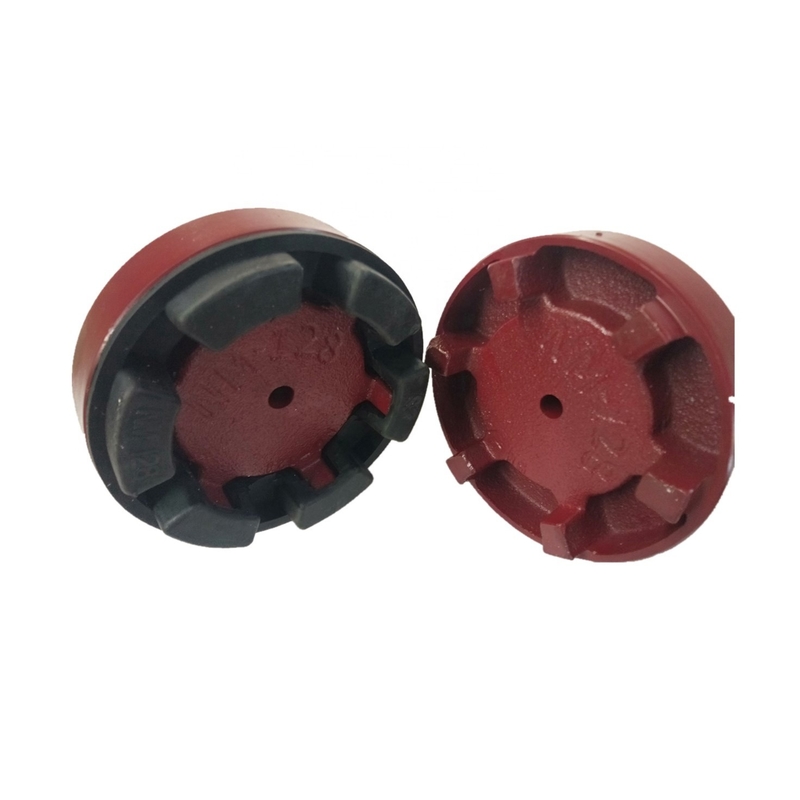

Dökme demir NM esnek şaft kaplini, kaplinin iki tarafı ile dış halkanın iç yüzeyi arasına yerleştirilen bazı metalik olmayan malzemelerden yapılmış silindirik bir pim ve gerçekleştirmek için torku sütun piminden geçirmek için bir cihazdır. iki yarım kaplin arasındaki bağlantı.
Bakalit kumaş veya poliüretandan yapılmış kaydırıcı arasında dökme demir NM esnek şaft kaplini, yüksek hız, büyük tork için uygun, iki bağlantının keskin etkisi yok.Pompa endüstrisinin standart kodu Bl104'tür.İzin verilen maksimum tork 850N m'dir ve maksimum şaft çapı 50 mm'dir.
Çin Fabrikada NM Örümcek Kaplininin özellikleri:
1. Küçük boyutlu, hafif kaliteli, yapısı basit, kurulumu kolay ve fiyatı düşük.Genellikle küçük güç durumlarında kullanılır.
2, şanzıman torku büyüktür ve aynı torkta, döner çapın çoğu diş kaplininden daha küçüktür ve diş kaplinini kısmen değiştirebilir.
3, atalet kuvveti küçüktür, küçük tork, yüksek hız ve keskin darbe olmadan iki eksenli bağlantı için uygundur.Naylon kaydırıcının iletim torku küçüktür, ancak yağlama olmadan yüksek hızlı çalışma için daha uygundur.
| NM pompa kaplininin temel parametreleri ve ana boyutları (mm) | ||||||||||
| Boyut | Tork Tn N/m | Maksimum hız RPM | Delik çapı | DI | D | L | boşluk ve izin Toleransı | Ağırlık | ||
| Nominal | Maks. | Minimum | Nax | |||||||
| NM50 | 1.3 | 2.3 | 13500 | 7 | 19 | 33 | 50 | 31 | 2. 0±0.5 | 0.48 |
| NM67 | 2.2 | 4 | 10000 | 9 | 28 | 46 | 67 | 37 | 2,0±0,5 | 1.02 |
| NM82 | 5 | 9 | 8000 | 10 | 32 | 53 | 82 | 47 | 3. 0±l | 1.88 |
| NM97 | 10.5 | 19 | 7000 | 12 | 42 | 69 | 97 | 59 | 3. 0±l | 3.54 |
| NM112 | 16.7 | 30 | 6000 | 14 | 48 | 79 | 112 | 70 | 3. 5±1 | 5.4 |
| NM128 | 26,7 | 48 | 5000 | 18 | 55 | 90 | 128 | 80 | 3. 5±1 | 8.1 |
| NM148 | 41.7 | 75 | 7500 | 22 | 65 | 107 | 148 | 93 | 3. 5±1 | 13,5 |
| NM168 | 69.5 | 125 | 4000 | 28 | 75 | 124 | 167 | 106 | 3. 5±1.5 | 19.3 |
| NM194 | 112 | 200 | 3500 | 32 | 85 | 140 | 194 | 110 | 3. 5±1.5 | 26.3 |
| NM214 | 167 | 300 | 3000 | 45 | 95 | 157 | 214 | 110 | 4. 0±2 | 35.7 |
| NM240 | 267 | 480 | 2750 | 60 | 110 | 179 | 240 | 120 | 4. 0±2 | 46.7 |
| NM265 | 417 | 750 | 2500 | 70 | 120 | 198 | 265 | 140 | 5. 0±2.5 | 66.3 |
