| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | WH |

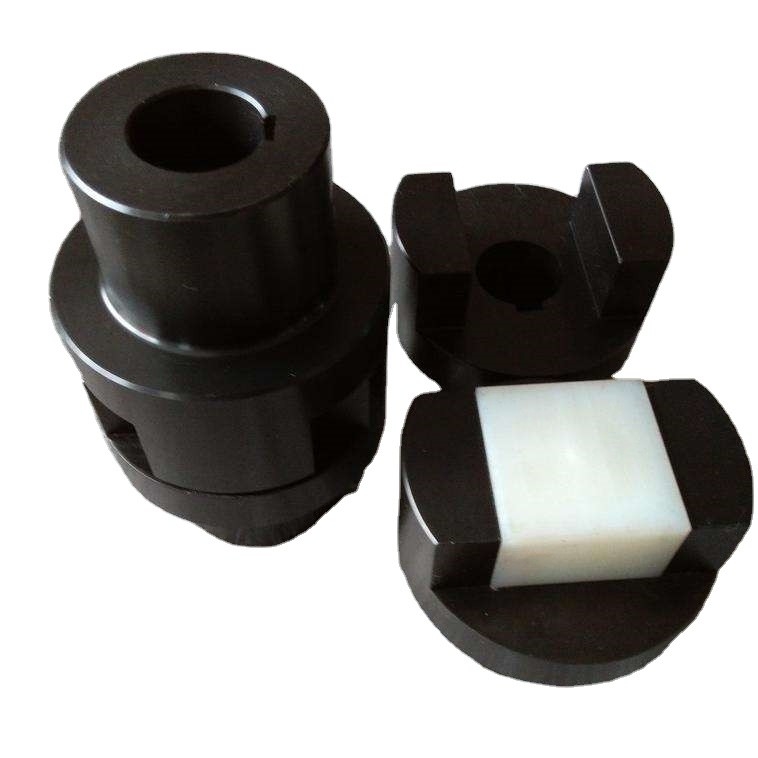

WH Esnek Naylon Blok Oldham Kaplin Tanıtımı
WH Esnek Naylon Blok Oldham Kaplini, iki yarım kaplinin kaplinini gerçekleştirmek için ara kaydırma bloğunu kullanarak yarım kaplinin iki tarafının ucundaki karşılık gelen radyal yuvada kayar.WH Esnek Naylon Blok Oldham Kaplini, n <250 dev/dak hız vesilesiyle uygundur, şaft sertliği büyüktür ve bilyalı değirmen vb. gibi ciddi bir darbe yoktur.
WH Esnek Naylon Blok Oldham Kaplinin malzemesi 45 çelikten yapılabilir ve sertliği artırmak için çalışma yüzeyinin ısıl işleme tabi tutulması gerekir.Sürtünmeyi ve aşınmayı azaltmak için yağ kullanıldığında orta plakadaki yağ deliğinden yağlanmalıdır.
WH Esnek Naylon Blok Oldham Kaplininin merkez sürgüsü genellikle, tork iletme amacına ulaşmak için 90 kenarlı ilgili yuva ve iki yan aks kovanı ile bağlanan naylon malzemeden yapılmıştır.WH Esnek Naylon Blok Oldham Kaplinin merkezi kaydırıcısı ve kovanı, ekipmanın çalışmasında kaplinin sıfır boşlukta çalışmasını sağlayabilen küçük bir basınçla anastomoz edilir.Kullanım süresi arttıkça, sürgü aşınma nedeniyle geri tepmeme işlevini kaybedebilir.Bu nedenle, WH tipi sürgü kaplinleri, merkezi sürgüyü sık sık kontrol etmeli veya değiştirmelidir.
| model | Nominal tork Tn(Nm) | İzin verilen hız [n]r/dak | Mil deliğinin çapı | Mil deliğinin uzunluğu | D | D1 | B1 | B2 | ben | Atalet momenti Kg.m2 | Kütle kg | |
| d1 d2 | Y | J1 | ||||||||||
| L | ||||||||||||
| mm | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31.5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
| WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0,43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
