| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | SL crossSlider kaplin(Q/JL03-2001) |

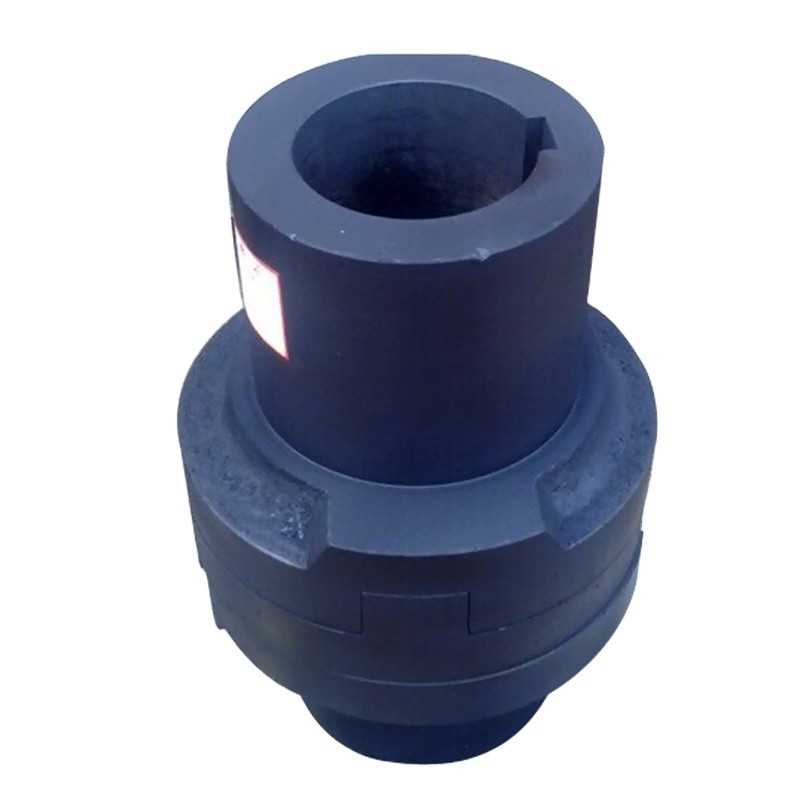

SL Esnek Oldham Kaplin Tanıtımı
SL Esnek Oldham Kaplini, sürgü kapline aittir, SL sürgü kaplini iki uç yüzeyi bir orta sürgü ile sağlanır radyal oluklar sırasıyla zıvana ve yarım kaplin bileşenleri ile sağlanır, bir kayar blok zıvanasının her iki ucuna ortası birbirine dik, sırasıyla takılı ve oluk 2.5 kaplin, hareketli bir çift oluşturur, eksenel yanlış hizalama veya sapma miktarı, oluktaki hareket kaydırıcısı kayarsa, yağlama yağı çalışma yüzü oluğu ve kaydırıcıyı eklemek için, ikisi eşmerkezli değilse, hız olduğunda yüksek, çünkü eksantrik kaydırıcı büyük merkezkaç kuvveti üretecek ve mile aşınma ve ek yük getirecek, bu nedenle sadece yük aktarımı ve durumlar için düşük hız için uygundur.
|
| Şartname | Nominal tork Tn(N·M) |
İzin verilen hız [n]d/dak |
Mil deliğinin çapı d |
D | D1 | L | H | S | eylemsizlik momenti (kg.m 2) |
ağırlık (kilogram) |
| SL70 | 120 | 250 | 15 ~ 18 | 70 | 32 | 42 | 14 | 0,5 | 0.002 | 1.5 |
| SL90 | 250 | 250 | 20 ~ 30 | 90 | 45 | 52 | 14 | 0,008 | 2.6 | |
| SL100 | 500 | 250 | 36 ~ 40 | 100 | 60 | 70 | 19 | 0.026 | 5.5 | |
| SL130 | 800 | 250 | 45 ~ 50 | 130 | 80 | 90 | 19 | 0.07 | 10 | |
| SL150 | 1250 | 250 | 55 ~ 60 | 150 | 95 | 112 | 19 | 0.14 | 15.5 | |
| SL170 | 2000 | 250 | 65 ~ 70 | 170 | 105 | 125 | 24 | 0.25 | 22.4 | |
| SL190 | 3200 | 250 | 75 ~ 80 | 190 | 110 | 140 | 29 | 0,5 | 31.5 | |
| SL210 | 5000 | 250 | 85 ~ 90 | 210 | 130 | 160 | 33 | 1.0 | 0.9 | 45 |
| SL240 | 8000 | 250 | 95 ~ 100 | 240 | 140 | 180 | 33 | 1.6 | 59.5 | |
| SL260 | 9000 | 250 | 100 ~ 110 | 260 | 160 | 190 | 33 | 2 | 76 | |
| SL280 | 10000 | 100 | 110 ~ 120 | 280 | 170 | 200 | 33 | 3 | 94.3 | |
| SL300 | 13000 | 100 | 120 ~ 130 | 300 | 180 | 210 | 43 | 4.3 | 111 | |
| SL320 | 16000 | 100 | 130 ~ 140 | 320 | 190 | 220 | 43 | 5.7 | 129 | |
| SL340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 8.4 | 162 | |
| SL360 | 32500 | 100 | 160 | 360 | 240 | 280 | 48 | 19.2 | 258 | |
| SL400 | 38700 | 80 | 170 | 400 | 260 | 300 | 48 | 26.1 | 305 | |
| SL460 | 63000 | 70 | 200 | 460 | 300 | 350 | 58 | 62.9 | 560 |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
