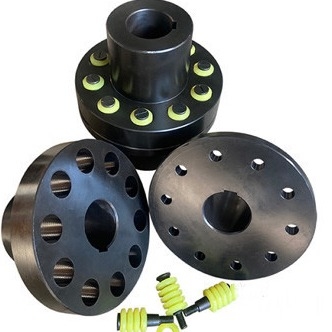

Pin Bush kaplin
>
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | TL |
TL elastik kolPim kapliniMetalik olmayan elastik elemanlı esnek bir kaplindir.Yapısı bir flanş kaplininkine çok benzer, ancak iki yarım kaplin cıvata olmadan bağlanır ve iki yarım kaplini gerçekleştirmek için kauçuk veya deri manşonlu pimler kullanır.Mil bölümünün kaplini. Elastik manşon pim kaplini, yaygın olarak kullanılan bir su pompası kapliniydi.20'li yılların sonlarında, Makine Bakanlığı'nın bir standardı olarak formüle edildi.JB50-08 elastik manşon pim bağlantısı standarttır. Makineyi sökmeden pim manşonunu değiştirmek için tasarımda A mesafesine dikkat edin;eksenel yer değiştirmeyi telafi etmek için kurulum sırasında yanıt boyutunun c boşluğuna dikkat edin.
TL elastik manşon pimi kaplini basit bir yapıya sahiptir, üretimi kolaydır, yağlama gerektirmez, metal vulkanizasyona bağlanmaya gerek yoktur, elastik manşonu değiştirmek kolaydır, yarım kaplini hareket ettirmeye gerek yoktur ve nispi sapma için iyi bir telafiye sahiptir. iki şaft ve sönümleme.Tampon performansı. Elastik manşon, sıkıştırma ve deformasyon ile çalışır.Elastik manşonun kalınlığı ince olduğundan, hacim küçük olduğundan ve elastik deformasyon sınırlı olduğundan, elastik pim manşon kaplini eksen yer değiştirmesini ve esnekliğini telafi edebilir, ancak eksen yer değiştirmesi için izin verilen telafi miktarı daha azdır.Esneklik zayıftır. Elastik manşon pim kaplini, temas yüzeyinde sürtünme momenti oluşturmak için pim grubunun kilitleme kuvvetine dayanır ve torku iletmek için kauçuk elastik manşonu sıkıştırır. Yüksek hızlı, düşük- ve yüksek sertlik, yüksek merkezleme doğruluğu, düşük darbe yükü ve düşük titreşim azaltma gereksinimleri olan orta güçlü su pompaları.
| Tip | Nominal tork | Max hız | Delik çapı | Delik uzunluğu | Boyut | Yığın | |||
| tn | [n] | d,d1,dz | Y | J,J1,Z | D | S | A | kilogram | |
| Nm | dev/dak | L | L1 | ||||||
| TL1 | 6.3 | 8800 | 9~14 | 20~32 | 14~20 | 71 | 3 | 18 | 1.2 |
| TL2 | 16 | 7600 | 12~19 | 32~42 | 20~42 | 80 | 3 | 18 | 1.8 |
| TL3 | 31.5 | 6300 | 16~25 | 42~62 | 30~62 | 95 | 4 | 35 | 2 |
| TL4 | 63 | 5700 | 20~32 | 52~82 | 38~82 | 106 | 4 | 35 | 2.4 |
| 5 TL | 125 | 4600 | 25~40 | 62~112 | 44~112 | 130 | 5 | 45 | 8.5 |
| TL6 | 250 | 3800 | 32~50 | 82~112 | 60~112 | 160 | 5 | 45 | 11 |
| TL7 | 500 | 3600 | 40~65 | 112~142 | 84~142 | 190 | 5 | 45 | 16 |
| TL8 | 710 | 3000 | 45~80 | 112~172 | 84~172 | 224 | 6 | 65 | 26 |
| TL9 | 1000 | 2850 | 50~85 | 112~172 | 84~172 | 250 | 6 | 65 | 32 |
| 10 TL | 2000 | 2300 | 63~120 | 142~212 | 107~212 | 315 | 8 | 80 | 68 |
| 11 TL | 4000 | 1800 | 80~140 | 172~252 | 132~252 | 400 | 10 | 100 | 125 |
| 12 TL | 8000 | 1450 | 100~180 | 212~302 | 167~302 | 475 | 12 | 130 | 220 |
| 13 TL | 16000 | 1150 | 120~220 | 212~352 | 167~352 | 600 | 14 | 180 | 430 |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
Q1: ticaret şirketi veya üretici misiniz?
A: biz fabrikayız.
S2: Örnek veriyor musunuz?ücretsiz mi ekstra mı
C: : Evet, numuneyi sunabiliriz ama ücretsiz değil. Aslında çok iyi bir fiyat prensibimiz var, toplu sipariş verdiğinizde numune maliyeti size iade edilecektir.
S3: Teslimat süreniz ne kadardır?
A: mallar stokta ise genellikle 10-15 gündür.veya mallar stokta değilse 7-25 gündür, miktarına göredir.
Q4: garantiniz ne kadardır?
A: Garantimiz 12 aydır.
S5: Kuplaj için denetim prosedürleriniz var mı?
C: Paketlemeden önce %100 kendi kendini denetleme
S6.Ödemeniz nedir?
C:1) %100 T/T.2) %30 peşin, diğerleri sevkiyat öncesi.3) L/C Q7: Siparişten önce fabrikanızı ziyaret edebilir miyim?A: Tabii, fabrikamızı ziyaret etmenizi bekliyoruz.
