Kardan Mili kaplini
>
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |

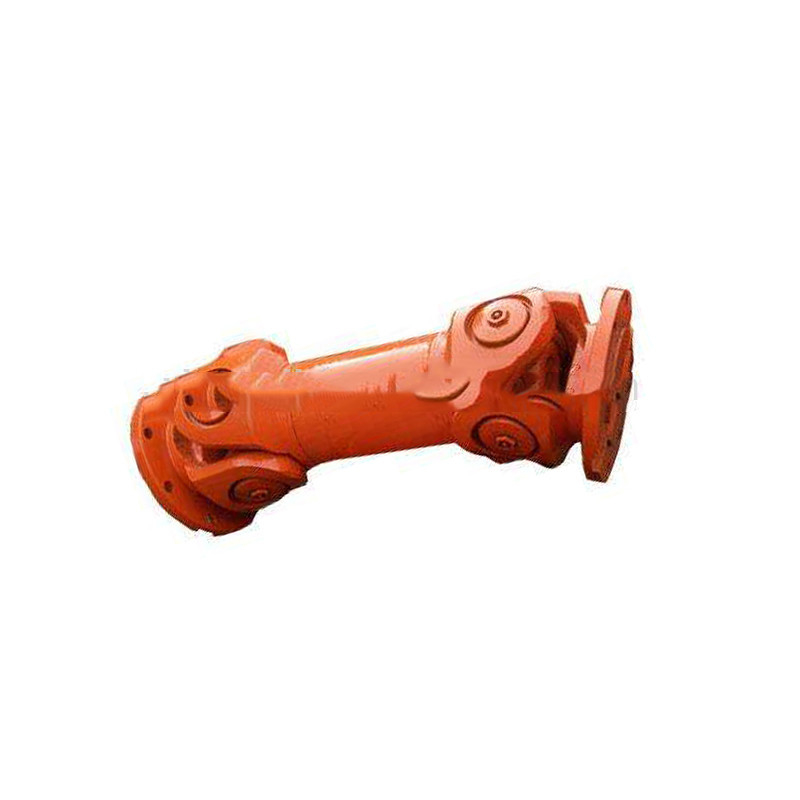

SWP D tipi (geri çekilemez kısa tip) çapraz Kardan Mili Kaplini, mekanizmasının özelliklerini kullanır, böylece iki şaft aynı eksende olmaz ve bağlı iki şaft, dahil edilen açının koşulu altında sürekli olarak döndürülebilir. eksenler ve zemin iletimi Tork ve hareket.
Kardan Mili Kaplininin ortak özelliği, açısal kompanzasyon miktarının büyük olması ve farklı yapısal Kardan Mili Kaplin tiplerinin iki ekseni arasındaki açının farklı, genellikle ≤5°-45° arasında olmasıdır.Kardan Mili Kaplininin en büyük özelliği geniş açısal kompanzasyon kapasitesine, kompakt yapıya ve şanzımana sahip olmasıdır.İki eksenin göreli yer değiştirmesinin büyüklüğü ve yönü.Kurulum ve ayardan sonra iki şaftı tam hizada tutmak zor olduğunda veya iki şaft çalışma işlemi sırasında büyük bir ek göreceli yer değiştirme üretecekse, esnek kaplin seçilmelidir.Örneğin, radyal yer değiştirme büyük olduğunda, sürgülü kaplin seçilebilir ve büyük açısal yer değiştirmeli veya iki kesişen şaftlı bağlantı için Kardan Mili Kaplin seçilebilir.Kaplin performansı ve çalışma ortamı.
Yağlama gerektirmeyen, genellikle metal elemanlardan yapılmış kaplinler, yağlama gerektiren, performansı yağlamanın mükemmellik derecesine duyarlı olan ve çevreyi kirletebilecek kaplinlerle karşılaştırılabilir.Kauçuk gibi metalik olmayan bileşenler içeren kaplinler sıcaklığa, aşındırıcı ortamlara ve güçlü ışığa duyarlıdır ve eskimeye eğilimlidir.
| modeli | taktik çap | Nominal tork | yorgunluk | Eksen dönüşü | Uzatmak | Lmin | Boyut | Döner atalet | Ağırlık | ||||||||||
| D | tn | tork | β | uzunluk | mm | kg.m2 | kilogram | ||||||||||||
| mm | kN·m | tf | (°) | LS | |||||||||||||||
| kN·m | mm | D1 | D2 | D3 | lm | nd | k | t | g | Lmin | Arttırmak | Lmin | Arttırmak | ||||||
| js11 | H7 | b | 100 mm | 100 mm | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0.267 | 0.007 | 80 | 2.8 |
| SWC200BF | 200 | 32 | 16 | ≤15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0.505 | 0.013 | 109 | 3.6 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.788 | 0.0234 | 138 | 4.9 |
| SWC250BF | 250 | 63 | 31.5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 1.445 | 0.0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2.873 | 0.051 | 295 | 6.3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 5.094 | 0.795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9.195 | 0.2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16.62 | 0.2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28.24 | 0,4744 | 1290 | 21.7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 46.33 | 0,4744 | 1631 | 21.7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 86.98 | 1.357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147.5 | 1.375 | 3267 | 34 |
|
Büyük şartname
Paketleme Detayları: Ahşap Kutu Veya Özelleştirilmiş
Teslim Süresi : 10-15 İş Günü
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
