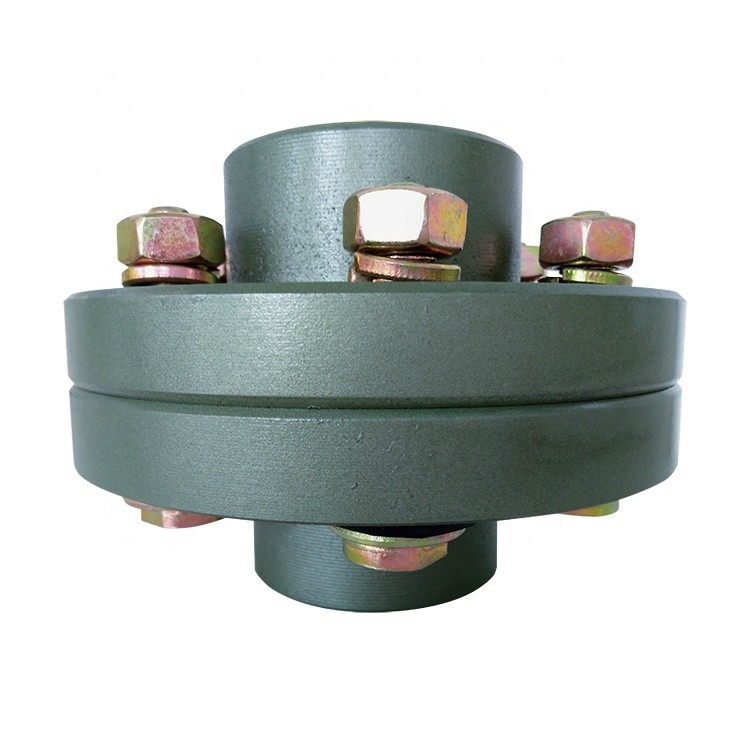

Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı
  • Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı
  • Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı
  • Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı

Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı

Menşe yeri cangzhou, çin
Marka adı jude
Sertifika CE、ISO
Model numarası FCL180
Ürün Detayları
Uygulanabilir Endüstriler:
Oteller, Konfeksiyon Mağazaları, İnşaat Malzemesi Mağazaları, Üretim Tesisi, Makine Tamirhaneleri, Y
Yapı:
vites
Esnek veya katı:
Esnek
Standart veya standart dışı:
Standart
Malzeme:
Çelik
ÜRÜN ADI:
Büyük ölçekli üretim kompakt tasarım FCL esnek kaplin
Tip:
elastik kol
Gövde Malzemesi:
dökme demir
Yüzey İşlem:
Karbürleme, karartma, elektrokaplama, söndürme.
ısı tedavisi:
Yüksek frekanslı su verme ısıl işlemi
radyal yer değiştirme:
0,2~0,6 mm
Başvuru:
pompalar
Maksimum tork:
4-15680
Hız:
1000-4000
ADEDI:
1 takım
LİMAN:
TIANJIN
Vurgulamak:

Pompalar FCL Esnek Kaplin

,

FCL Esnek Kaplin Elastik Kovan

,

FCL Dökme Demir Esnek Kaplin

Ürün Açıklaması

Büyük Ölçekli Üretim Kompakt Tasarım FCL Esnek Kaplin



Ürün Açıklaması

 FCL Esnek Pim ve Burç Bağlantısının özellikleri

(1) Kaplin yapısı basittir, uygun kurulum, kolay değiştirme, küçük boyutlu, hafiftir.

(2) Kurulum ayarı, iki göreli yer değiştirmeyi öngörülen sınırlar içinde tutabiliyorsa, kaplin tatmin edici performansa ve uzun hizmet ömrüne sahip olacaktır.

(3) Motorlar tarafından yüklenmeyen redüktör, vinç, kompresör, konveyör, tekstil makinesi, vinç ve bilyalı değirmen gibi her türlü orta ve küçük güç aktarma şaftlarına yaygın olarak uygulanabilir.

(4) Elastik manşon pim kaplinlerinin izin verilen göreli yer değiştirmesi:
Radyal yer değiştirme: 0,2~0,6 mm açısal yer değiştirme: 0 ° 30 '~1° 30'





Ürün adı pin burçlu kaplin, esnek kaplin, elastik kavelalı mil kaplini
DN mm 12~850mm
Puanlanmıs tork 100~2500000 N·m
İzin verilen hız 4000~460 kN·m
Malzeme 45#çelik
Başvuru Metalurji, madencilik, mühendislik ve diğer alanlarda yaygın olarak kullanılmaktadır.



Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 0



Tip maksimum tork Max hız D D1 d1 L C nM Ağırlık
Nm dev/dak kilogram
FCL90 4 4000 90 35.5 11 28 3 4-M8×50 1.7
FCL100 10 4000 100 40 11 35.5 3 4-M10×56 2.3
FCL112 16 4000 112 45 13 40 3 4-M10×56 2.8
FCL125 25 4000 125 50 13 45 3 4-M12×64 4
FCL140 50 4000 140 63 13 50 3 6-M12×64 5.4
FCL160 110 4000 160 80 15 56 3 8-M12×64 8
FCL180 157 3500 180 90 15 63 3 8-M12×64 10.5
FCL200 245 3200 200 100 21 71 4 8-M20×85 16.2
FCL224 392 2850 224 112 21 80 4 8-M20×85 21.3
FCL220 618 2550 250 125 25 90 4 8-M24×110 31.6
FCL280 980 2300 280 140 34 100 4 8-M24×116 44
FCL315 1568 2050 315 160 41 112 4 10-M24×116 57.7
FCL355 2450 1800 355 180 60 125 5 8-M30×50 89.5
FCL400 3920 1600 400 200 60 125 5 10-M30×150 113
FCL450 6174 1400 450 224 65 140 5 12-M30×150 145
FCL560 9800 1150 560 250 85 160 5 14-M30×150 229
FCL630 15680 1000 630 280 95 180 5 18-M30×150 296
ürün resimleri

Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 1



Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 2



Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 3

Detaylı Görüntüler



Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 4

LASTİK

Tamamlayıcı iki eksen ofseti.

KOLAY BAKIM

küçük radyal boyut yağlama gerektirmez.

Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 5
Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 6

CİVATA KİTİ

sökülüp takılması kolaydır.

YÜKSEK TORK KAPASİTESİ

anma hızı: 4-15680NM
ters dönüş, orta ve düşük hız için uygundur.

Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 7





Paketleme ve Nakliye

Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 8

Hakkımızda

Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 9

Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.

Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.

Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.

Pompalar için Dökme Demir FCL 180 Esnek Kaplin Elastik Kovan Standardı 10
