| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | FCL |
Esnek bir kaplinin işlevi, torku bir milden diğerine iletmektir ve özellikle sınırlı yanlış hizalamanın meydana gelebileceği durumlarda tam olarak kullanılır ve ayrıca şok yüklerini emer.

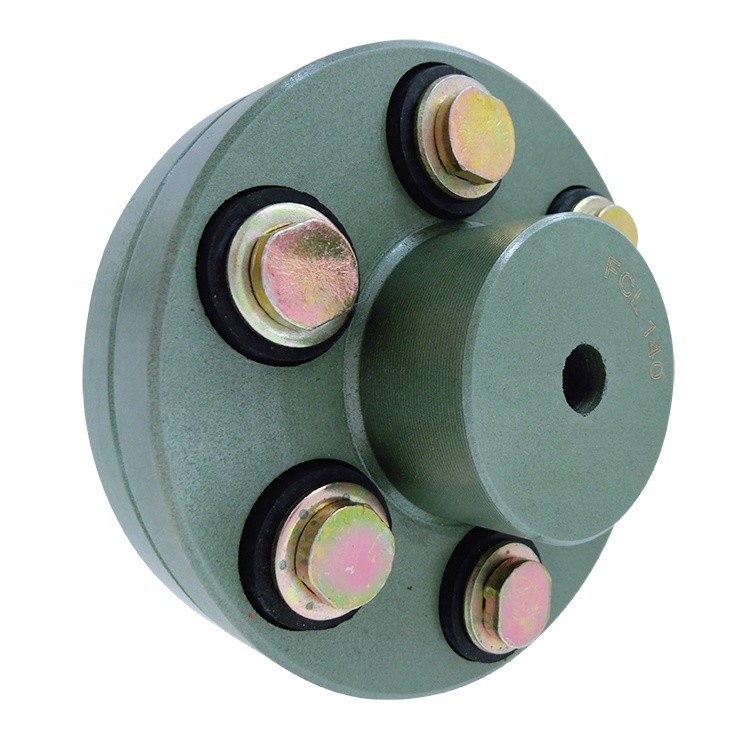

Yastıklı tahrik tipinin FCL Burç Tipi Esnek Kaplin.Torku yüksek gerilimli çelik cıvatalar aracılığıyla makine giriş şaftına iletir.Son derece gelişmiş kauçuk bileşikler, yükleri emmek için burçlardır.Burulma titreşimleri ve hafif yanlış hizalamalar.
Basit ve kompakt yapıdaki Kuplaj, maksimum hızlarda yüksek torklar iletebilir.Flanşlar dökme demirden imal edilmiştir, bu tip kaplin her iki yönde de tahrike izin verir ve montajdan sonra yağlama veya ayar gerektirmez.Esnek işletme su, toz ve atmosferik koşullardan etkilenmez.Esnek kaplinlerle bağlanacak makineler, önce mümkün olan tüm doğrulukla hizalanmalıdır.Kaplinin kapasitesi daha sonra sıcaklık değişimleri veya ağır şaft yüklemesi nedeniyle meydana gelen yanlış hizalamalarla ilgilenecektir.Rulman aşınmasına neden olan makine temellerinin ayarlanması da kaplin üzerine fazladan yük binmesine neden olacaktır. Makineler akuple edildikten sonra bu koşulların herhangi biri veya tümü oluşabilir.Flanşlar, gereksinimlere uyacak şekilde delinir ve aksi belirtilmedikçe, İngiliz Standart Spesifikasyonuna uygundur.Ayrıca, sahada işlemeye izin vermek için listelenen minimum delik ile tedarik edilebilirler.
| Tip | maksimum tork | Max hız | D | D1 | d1 | L | C | nM | Ağırlık |
| Nm | dev/dak | kilogram | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8×50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10×56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2.8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89.5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
