Tasarım özelliği-Lastik Esnek Kaplin
1. Pvulkanizasyon ile bir bütün haline getirilmiş plastik bileşenler (lastikler) ve metaller,
2 yarım kaplini takarken doğrudan cıvatalarla bağlamak.
2.Esneklik, büyük sönümleme, büyük telafi
3.Basit tasarım, kolay montaj. Lastikler hareket etmeden değiştirilebilir
yarım bağlantı.
4.Dezavantaj, büyük eksenel güç, tahrik edilen uçta olduğu gibi getirilecektir.
dönüş açısı artıyor.
lastik kauçuk mil kaplin avantajı:
1. Bakımı kolaydır, yükleyebilirherhangi bir alet kullanmadan
2. Yüksek tork üstlenebilir
3. İyi arabelleğe sahip olun.
4. Esneklik, büyük sönümleme, büyük tazminat dozu.
modeli | tork tn N·m |
Maks.tork | Dönme hızı [n] dev/dak |
Mil çapı | Mil deliği uzunluğu | D | B | ağırlık Kilogram |
Atalet Momenti /kg·m2 |
|
J,J1 | Y | |||||||||
d | L | |||||||||
1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0.7 | 0.0003 |
2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0.0008 |
3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0.0022 |
4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0.0044 |
5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0.0084 |
6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0.0164 |
7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0.0290 |
8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0.0448 |
9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0.0898 |
10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0.1596 |
11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0.2792 |
12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0.5356 |
13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0.8960 |
14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
![]() |

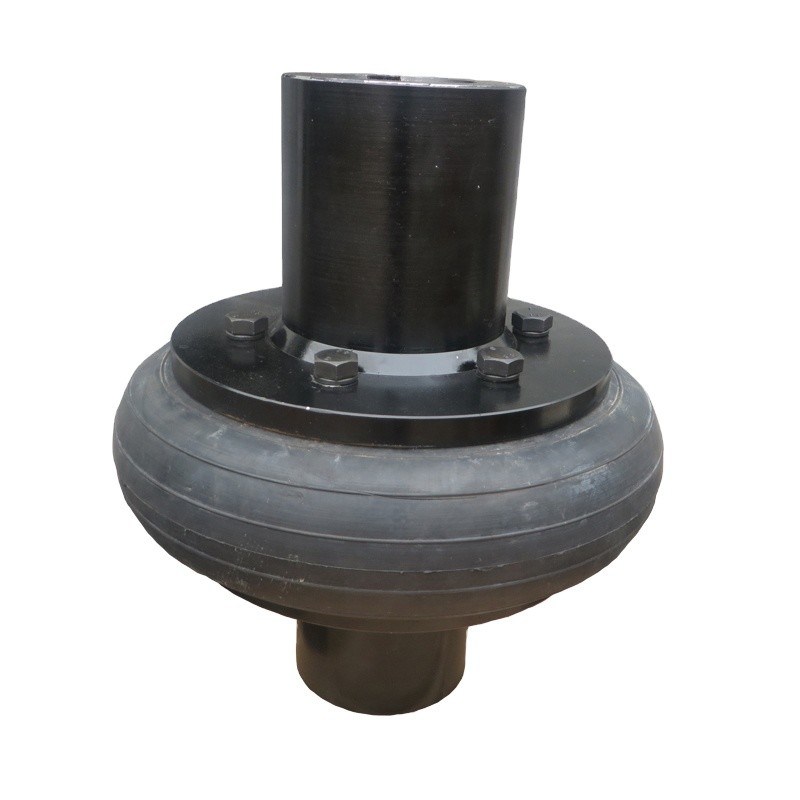

Martin Kauçuk Şaft Lastik Kaplininin Tanıtımı
Martin Lastik Şaft Lastik Kaplini, elastik elemanın bir bütün lastik gövdesi olması nedeniyle, yüksek performanslı elastik bir kaplindir, lastik kaplini iyi bir şok sönümleme ve şaft ofset dengeleme performansına sahiptir, mükemmel ve uygun montaj ve demontajı emer, yağlama yapmaz, kolay bakım, uzun ömür ve diğer avantajlar.
Lastik kaplininin çalışma sıcaklığı -20 ~ 80 santigrat derece, tork 10 ~ 20000NM iletir,
Değişken ve sık çalışma ortamını tersine çeviren ıslak toz, şok, titreşim için uygun lastik kaplin.
Başvuru
Eşit çalışma (küçük tahrikli kütleler) yani Hidrolik pompalar/motorlar, santrifüj fanlar.
Düzgün çalışma (orta tahrikli kütleler) yani Eksenel pistonlu pompalar, karıştırıcılar, körükler, konveyörler, vidalı kompresörler
Tekdüze olmayan çalışma (orta tahrikli kütleler) yani Öğütücüler, jeneratörler, kağıt fabrikaları, konveyörler, eğirme makineleri, vinçler
Düzgün olmayan çalışma (hafif stoklu orta tahrikli kütleler) yani Santrifüjler, sıkıştırma pompaları, zincirli konveyörler, beton karıştırıcılar, teleferikler
Düzgün olmayan çalışma (büyük stoklu ağır tahrikli kütleler) yani pistonlu pompalar, ekstrüderler, presler, döner delme makineleri, çekiçli değirmenler
Düzgün olmayan çalışma (aşırı şoklu ağır tahrikli kütleler) yani Pistonlu Kompresörler,
Taş Kırıcılar, Öğütücüler
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
