| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | Tek diyaframlı kaplin |

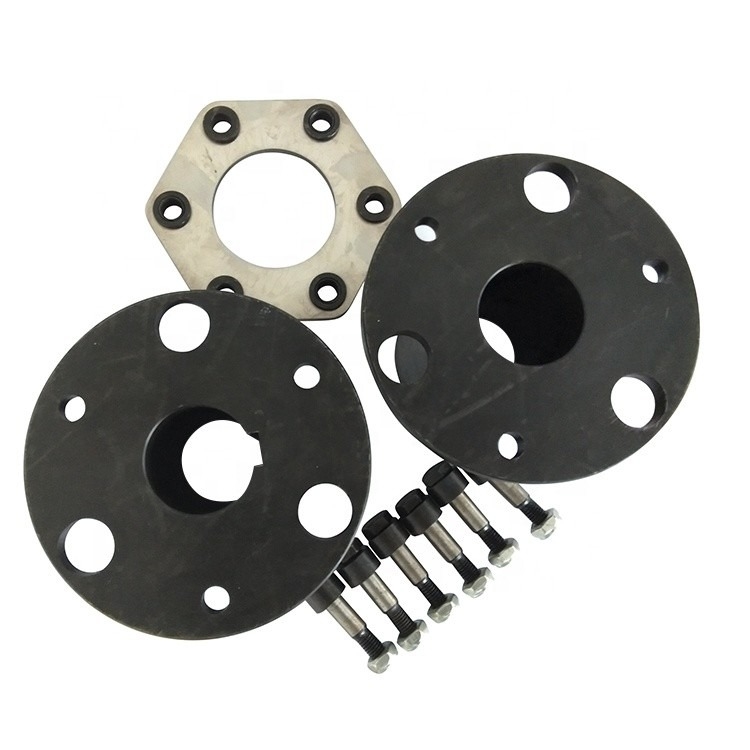

Diyafram kaplini, kaplinin iki yarısına dönüşümlü olarak cıvatalarla bağlanan birkaç diyafram grubundan (paslanmaz çelik levhalar) oluşur.Her bir diyafram grubu, birkaç parçanın üst üste istiflenmesiyle oluşturulur.dilim.Diyafram kaplini, diyaframın elastik deformasyonu ile bağlanan iki şaftın göreli yer değiştirmesini telafi eder.Güçlü metal elemanlara sahip yüksek performanslı esnek bir kaplindir.Yağlanması gerekmez.Kompakt bir yapıya, yüksek mukavemete ve uzun servis ömrüne sahiptir., Dönme boşluğu yoktur, sıcaklık ve yağ kirliliğinden etkilenmez, asit direnci, alkali direnci ve korozyon önleyici özelliklere sahiptir ve yüksek sıcaklık, yüksek hız ve aşındırıcı ortam çalışma koşullarında şaft iletimi için uygundur.
Diyafram kaplini, üretim hataları, kurulum hataları, yük taşıma deformasyonu ve sıcaklık artışı değişikliklerinin etkisi nedeniyle ana motor ile tahrik edilen motor arasındaki eksenel, radyal ve açısal sapmaları telafi edebilir.Diyafram bağlantısı, metal elastik elemanın esnek bir bağlantısıdır.Tork iletmek için ana ve bağımlı motorları bağlamak için metal kaplin diyaframına güvenir.Elastik titreşim azaltma, gürültü ve yağlama olmaması avantajlarına sahiptir.Kaplinler ve genel kaplinler için ideal ürünler.
|
Güç iletimi |
0.1 – 70 MW |
|
hızlar |
80 000 rpm'ye kadar |
|
tork |
1 500 000 Nm'ye kadar |
|
Tasarım modelleri |
tek diyafram çift diyafram |
|
Bağlantı türü |
iç göbek Dış göbek flanş |
|
Diyafram kollu bağlantı |
cıvatalı |
| Boyut | tork | maksimum tork | Hız | delik | Uzunluk | D | Büküm | t | Eylemsizlik | m | |||
| tn | Tmaks | [n] | d | C | ben | / kg ≈ | |||||||
| /N·m | /N·m | /r·dak | (H7) | Y tipi | J, J1, | L önerilir | /N·m·rad-1 | kg·m2 ≈ | |||||
| Z Tipi | |||||||||||||
| L | L | L1 | |||||||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J1 27 Z1 20 | 35 | 90 | 1 × 104 | 8.8 | 0.0007 | 1 |
| 16, 18, 19 | 42 | 30 | |||||||||||
| 20, 22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18, 19 | 42 | - | 30 | 45 | 100 | 1.4 × 104 | 9.5 | 0.001 | 1.3 |
| 20, 22, 24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20, 22, 24 | 52 | - | 38 | 50 | 120 | 1.87 × 104 | 11 | 0.0024 | 2.3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | - | 38 | 55 | 130 | 3.12 × 104 | 12.5 | 0.0037 | 3.3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30, 32, 35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | - | 44 | 60 | 150 | 4.32 × 104 | 14 | 0.0083 | 5.3 |
| 30-32-35 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32, 35, 38 | 82 | 82 | 60 | 65 | 170 | 6.88 × 104 | 15.5 | 0.0159 | 8.7 |
| 40, 42, 45 | 112 | - | 84 | ||||||||||
| , 48, 50 | |||||||||||||
| JMI7 | 630 | 1800 | 3000 | 40, 42 | 112 | 112 | 84 | 70 | 210 | 10,35 × 104 | 19 | 0.0432 | 14.3 |
| 45, 45, 50 | - | ||||||||||||
| , 55, 56 | |||||||||||||
| 60 | 142 | 107 | |||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45, 48 | 112 | 112 | 84 | 80 | 240 | 16.11 × 104 | 22.5 | 0.0879 | 22 |
| 50, 55, 56 | - | ||||||||||||
| 60-63-65 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55, 56 | 112 | 112 | 84 | 85 | 260 | 26.17 × 104 | 24 | 0.1415 | 29 |
| 60, 63, 65 | 142 | - | 107 | ||||||||||
| , 70, 71, 75 | |||||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63, 65, 70 | 142 | 142 | 107 | 90 | 280 | 7.88 × 104 | 17 | 0.2974 | 52 |
| , 71, 75 | |||||||||||||
| 80-85-90 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 10.49 × 104 | 19.5 | 0,4782 | 69 |
| 80-85-90 | 172 | - | 132 | ||||||||||
| 100, 110 | 212 | 167 | |||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90, 95 | 172 | - | 132 | 120 | 340 | 14.07 × 104 | 23 | 0.8067 | 94 |
| 100, 110 | 212 | 167 | |||||||||||
| , 120, 125 | |||||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100, 110 | 212 | - | 167 | 135 | 380 | 19.23 × 104 | 28 | 1.7053 | 128 |
| , 120, 125 | |||||||||||||
| 130, 140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120, 125 | 212 | - | 167 | 150 | 420 | 30.01 × 104 | 31 | 2.6832 | 184 |
| 130, 140, 150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140, 150 | 252 | - | 202 | 180 | 480 | 47,46 × 104 | 37.5 | 4.8015 | 263 |
| 160, 170, 180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160, 170, 180 | 302 | - | 242 | 200 | 560 | 68.09 × 104 | 41 | 9.4118 | 384 |
| 190, 200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190, 200, 220 | 352 | - | 282 | 220 | 630 | 101,3 × 104 | 47 | 18.3753 | 561 |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | - | 282 | 250 | 710 | 161.4 × 104 | 54.5 | 28.2033 | 723 |
| 240, 250, 260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 700 | 250, 260 | 410 | - | 330 | 280 | 800 | 79.3 × 104 | 48 | 66.5813 | 1267 |
| 280.300.320 | 470 | 380 | |||||||||||
