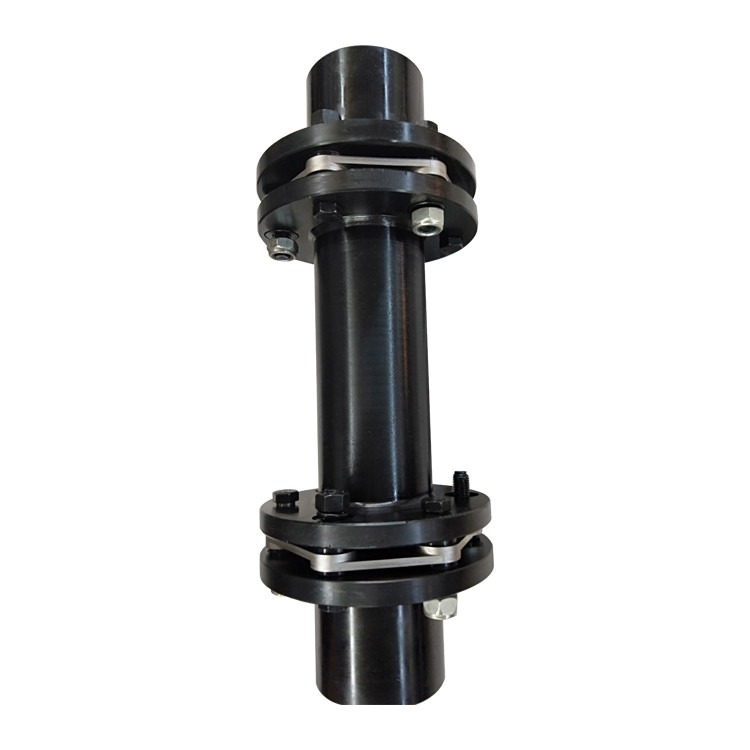

Esnek Diyafram Kaplin
>
|
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | JMIIJ |
Esnek diyafram kaplini, torku yağlama olmadan iletmek için metal esnek elemanlar kullanan bir aktarım cihazıdır.Gemilerde, havacılıkta, petrokimyada, makine imalatında vb. yaygın olarak kullanılmaktadır.
Diyafram kaplini tarafından telafi edilebilen yanlış hizalama türleri aşağıdaki üç temel türü içerir: açısal (iki eksenin iki mil ucu arasında bir açıda buluştuğu nokta), yanal (iki eksen paralel çizgilerden kaymış) ve eksenel (iki eksen paralel çizgilerden kaydırılır).Eksenel boşluk çok büyük), dönen şaft sistemi çalışırken meydana gelen gerçek kayma genellikle yukarıdaki yanlış hizalamalardan herhangi ikisinin veya aynı anda üç yanlış hizalama biçiminin birleşimidir.Bu nedenle, diyafram kaplinin gerçek çalışma yükü ve deformasyonu karşılaştırılır.karmaşık.Elastik diyafram kaplinin ana elastik elemanı olarak diyafram, çalışma sırasında ana yükü taşır.Kaplin döndüğünde, açısal kayması, dönüş başına bir kez değişen alternatif stres üretecektir.Diyaframın dinamik gerilimi, diyaframın ve cıvatanın yorulma hasarına yol açacaktır, bu nedenle dinamik ve statik bileşik stresin doğru hesaplanması, diyaframın ömrünü tahmin etmenin ve diyafram kaplinin çalışmasını belirlemenin anahtarıdır.
Tek diyaframlı kaplin ile çift diyaframlı kaplin arasındaki fark, çeşitli sapmaları işleme yeteneğidir.Diyafram kaplinin karmaşık bükülmesi nedeniyle, tek diyafram kaplini eksantriklik için uygun değildir.Çift diyaframlı kaplin, eksantrik etkiyi telafi etmek için aynı anda farklı yönlerde bükülebilir.
Diyafram kaplininin özellikleri körüklere benzer, aslında kaplinler aynı şekilde torku iletir.Diyaframın kendisi incedir, bu nedenle göreceli bir yer değiştirme yükü oluştuğunda kolayca bükülür, bu nedenle servo sistemde düşük yatak yükleri üretirken 1.5 dereceye kadar sapmaya dayanabilir, diyafram kaplini iyi torka sahiptir, Ayrıca çok hassastır .Kullanım veya kurulum sırasında standartlaştırılmamışsa, aşırı yüklenme ve hasar görmesi kolaydır.
| Boyut | Tork Tn KN.m | Maksimum Tork KN.m | Hız (n) dev/dak | Sıkılmış | Uzunluk | D | D1 | D2 | Lmin | t | L1min Ağırlık kg | Ağırlık (kg | |
| L,L1 | L | ||||||||||||
| JMIIJ1 | 0.063 | 0.1 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8±0.2 | 2 | 1.4 |
| JMIIJ2 | 0.1 | 0,2 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 45 | 80 | 8±0.2 | 2.9 | 2.1 |
| JMIIJ3 | 0.25 | 0,4 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11±0.3 | 5.7 | 4.2 |
| JMIIJ4 | 0,5 | 0,8 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 76 | 116 | 11±0.3 | 8.5 | 6.4 |
| JMIIJ5 | 0,8 | 1.25 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14±0.3 | 12.5 | 9.6 |
| JMIIJ6 | 1.25 | 2 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 102 | 140 | 15±0.4 | 16.5 | 12.5 |
| JMIIJ7 | 2 | 3.15 | 4300 | 50-85 | 84-172 | 80 | 200 | 120 | 114 | 140 | 15±0.4 | 21 | 15.5 |
| JMIIJ8 | 2.5 | 4 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20±0.4 | 23 | 16.5 |
| JMIIJ9 | 3.15 | 5 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 20±0.4 | 27 | 19.5 |
| JMIIJ10 | 4 | 6.3 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 127 | 170 | 23±0.5 | 36 | 25 |
| JMIIJ11 | 5 | 8 | 3400 | 60-100 | 107-212 | 100 | 250 | 145 | 140 | 170 | 23±0.5 | 42 | 30 |
| JMIIJ12 | 6.3 | 10 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 140 | 190 | 23±0.5 | 50 | 36 |
| JMIIJ13 | 8 | 12.5 | 2850 | 60-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27±0.6 | 66 | 45 |
| JMIIJ14 | 10 | 16 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 165 | 220 | 27±0.6 | 78 | 55 |
| JMIIJ15 | 12.5 | 20 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 165 | 240 | 32±0.7 | 110 | 75 |
| JMIIJ16 | 16 | 25 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 32±0.7 | 125 | 85 |
| JMIIJ17 | 20 | 31.5 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 219 | 290 | 32±0.7 | 160 | 115 |
| JMIIJ18 | 25 | 40 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 219 | 300 | 38±0.9 | 220 | 150 |
| JMIIJ19 | 31.5 | 50 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 38±0.9 | 245 | 170 |
| JMIIJ20 | 35.5 | 56 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 267 | 350 | 38±0.9 | 275 | 200 |
| JMIIJ21 | 40 | 63 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 267 | 370 | 38±0.9 | 320 | 230 |
| JMIIJ22 | 50 | 80 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44±1 | 400 | 275 |
| JMIIJ23 | 63 | 100 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50±1.2 | 560 | 380 |
| JMIIJ24 | 80 | 125 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 356 | 440 | 50±1.2 | 620 | 410 |
| JMIIJ25 | 90 | 140 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 356 | 480 | 50±1.2 | 740 | 510 |
| JMIIJ26 | 112 | 180 | 1200 | 190-300 | 242-270 | 295 | 720 | 410 | 406 | 510 | 60±1.4 | 970 | 620 |
| JMIIJ27 | 140 | 200 | 1150 | 220-320 | 282-470 | 300 | 740 | 420 | 406 | 520 | 60±1.4 | 1050 | 680 |
| JMIIJ28 | 160 | 224 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 60±1.4 | 1200 | 780 |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
