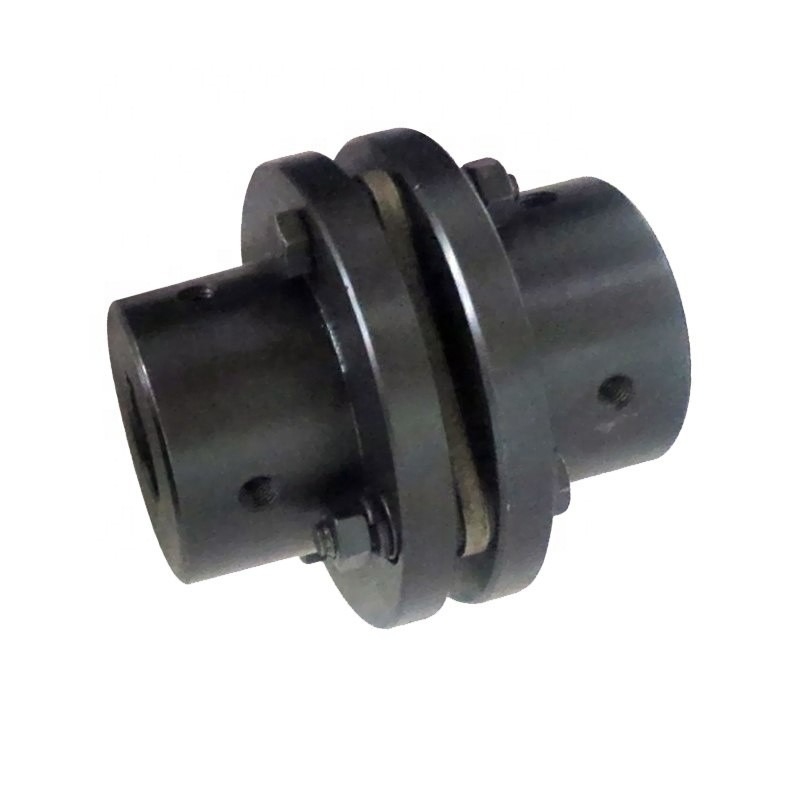

Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik
  • Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik
  • Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik
  • Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik
Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik

Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik

Menşe yeri cangzhou, çin
Marka adı jude
Sertifika CE、ISO
Model numarası JMII
Ürün Detayları
Uygulanabilir Endüstriler:
Oteller, Konfeksiyon Mağazaları, İnşaat Malzemesi Mağazaları, Üretim Tesisi, Makine Tamirhaneleri, Y
Yapı:
Disk
Esnek veya katı:
Esnek
Standart veya standart dışı:
Standart
Malzeme:
Çelik
ÜRÜN ADI:
yüksek kaliteli esnek diyafram plakası mil kaplini
Yüzey İşlem:
Karbürleme, karartma, elektrokaplama, söndürme.
ısı tedavisi:
Yüksek frekanslı su verme ısıl işlemi
Gövde Malzemesi:
45# Çelik
Normal tork:
25-160000
devir:
80-12500
Renk:
özelleştirilmiş
Özellik:
Uzun çalışma ömrü
Hız:
80 000 rpm'ye kadar
Güç iletimi:
0.1-70mw
Vurgulamak:

Plaka Mili Esnek Kaplin

,

Diyafram Mili Esnek Kaplin

Ürün Açıklaması

yüksek kaliteli esnek diyafram plakası mil kaplini

Ürün Açıklaması
JM serisi diyafram esnek kaplin, makine ve ekipman endüstrisi, metalurji, madenler, petrol, kimya, elektrik, gemi yapımı, kaldırma taşımacılığı, tekstil, hafif sanayi, tarım makineleri, baskı makineleri ve su pompası, fan vb. güç makinesinin iletimi.

JM Serisi Diyafram Kaplininin ana özellikleri:

1. Tazminat yeteneğinin iki eksenli yanlış hizalanması ve diş tipi bağlantı, belirli bir eksenel, radyal ve açısal yer değiştirmeye izin veren küçük, esnek bir çift açılı yer değiştirmeden, radyal yer değiştirmeden çok daha fazlası olabilir.
2. Belirgin sönümleme etkisi, gürültü yok, aşınma ve yıpranma yok.
3. Yüksek iletim verimliliği, %99.86'ya kadar.Özellikle orta ve yüksek hızlı yüksek güç iletimi için uygundur.
4. Yüksek sıcaklığa (-80+300) ve zorlu ortama uyum sağlar, şok, titreşim, güvenlik ve dinamik koşullarda olabilir.
5. Basit yapı, hafif, küçük boyutlu, uygun montaj ve sökme.Makine hareket ettirmeden demonte edilebilir (ara tip ile), yağlamaya gerek yoktur.
6. Dönme hızını doğru bir şekilde iletin, işlem kötüleşmedi, hassas makinelerin iletimi için kullanılabilir.



Güç iletimi

0.1 – 70 MW

hızlar

80 000 rpm'ye kadar

tork

1 500 000 Nm'ye kadar

Tasarım modelleri

tek diyafram

çift ​​diyafram

Bağlantı türü

iç göbek

Dış göbek

flanş

Diyafram kollu bağlantı

cıvatalı

       Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik 0Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik 1

      Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik 2



JMII Tipi Diyafram/disk endüstriyel Kaplin Performans Verileri
Boyut tork Tepe Tork Max hız delik çapı Uzunluk Uzunluğu D DI t Burulma sertliği Ağırlık Dönme atalet
Tn /Nm Tmaks /Nm nmaks dev/dak d1, d2 JI Y TAVSİYE ETMEK x10 Kilogram kg.m.2
L L
JMI 1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0.37 0.9 (1( 1( 1H)
JMII 2 63 100 9300 20-38 38-82 40 92 53   0.45 1.4 0,0011
JMII 3 100 200 8400 25-45 44-112 45 102 63   0,56 2.1 0.002
JMII 4 250 400 6700 30-55 60-112 55 128 77 ll±0.3 0.81 4.2 0.006
JMII 5 500 800 5900 35-65 60-142 65 145 91   1.2 6.4 0.012
JMII 6 800 1250 5100 40-75 84-142 75 168 105 14±0.3 1.42 9.6 0.024
JMII 7 1000 2000 4750 45-80 84-172 80 180 112 15±0.4 1.9 12.5 0.0365
JMII 8 1600 3150 4300 50-85 84-172   200 120   2.35 15.5 0.057
JMII 9 2500 4000 4200 55-85 84-172   205   20±0.4 2.7 16.5 0.065
JMII 10 3150 5000 4000 55-90 84-172 90 215 128   3.02 19.5 0.083
JMII 11 4000 6300 3650 60-95 107-172 100 235 132 23±0.5 3.46 25 0.131
JMII 12 5000 8000 3400 60-100 107-212   250 145   3.67 30 0.174
JMII 13 6300 10000 3200 63-110 107-212 110 270 155   5.2 36 0,239
14 8000 12500 2850 65-110 107-212 115 300 162 27±0.6 7.8 45 0.38
15 10000 16000 2700 70-125 107-212 125 320 176   8.43 55 0,5
JMII 16 12500 20000 2450 75-130 107-252 140 350 186 32±0.7 10.23 75 0.85
JMII 17 16000 25000 2300 80-140 132-252 145 370 203   10.97 85 1.1
JMII 18 20000 31500 2150 90-160 132-302 165 400 230   13.07 115 1.65
JMII 19 25000 40000 1950 100-170 167-302 175 440 245 38±0.9 14.26 150 2.69
JMII 20 31500 50000 1850 110-180 167-302 185 460 260   22.13 170 3.28
21 35500 56000 1800 120-200 167-282 200 480 280   23.7 200 4.28
22 40000 63000 1700 130-200 202-352 210 500 295   24.6 230 5.18
23 50000 80000 1600 140-220 202-352 220 540 310 44±1 29.71 275 7.7
JMII 24 63000 100000 1450 150-240 202-410 240 600 335 50±1.2 32.64 380 9.3
JMII 25 80000 125000 1400 160-250 242-352 255 620 350 50±1.2 37.69 410 15.3
26 90000 140000 1300 180-260 242-410 275 660 385   50.43 510 20.9
27 112000 180000 1200 190-280 282-470 295 720 410 60±1.4 71.51 620 32.4
28 140000 200000 1150 220-300 282-470 300 740 420   93.37 680 36
29 160000 224000 1100 240-320 330-470 320 770 450   114.53 780 43.9
JMII 30 180000 280000 1050 250-340 330-550 350 820 490   130.76 950 60.5







Hakkımızda

Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik 3

Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.

Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.

Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.

Plaka Diyafram Mili Esnek Kaplin JM Serisi 45# Çelik 4
