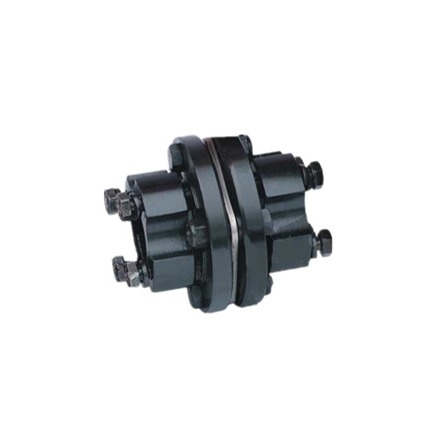

Endüstriyel Ekipmanlar için DJM00 DJM23 Çelik Esnek Diyafram Kaplin
  • Endüstriyel Ekipmanlar için DJM00 DJM23 Çelik Esnek Diyafram Kaplin
  • Endüstriyel Ekipmanlar için DJM00 DJM23 Çelik Esnek Diyafram Kaplin

Endüstriyel Ekipmanlar için DJM00 DJM23 Çelik Esnek Diyafram Kaplin

Menşe yeri cangzhou, çin
Marka adı jude
Sertifika CE、ISO
Ürün Detayları
Uygulanabilir Endüstriler:
Üretim Tesisi, Makine Tamirhaneleri
Yapı:
Disk
Malzeme:
Çelik
ÜRÜN ADI:
genişleme manşonu bağlantılı elastik disk diyafram esnek kaplin
Boyut:
DJM00 DJM23
Gövde Malzemesi:
Çelik
Paketleme:
TAHTA KUTU
Ödeme koşulu:
T/T
Başvuru:
Endüstriyel ekipman
gelenek:
Evet
tork:
9.8-173830 nm
Hız:
20000-2000rpm
Vurgulamak:

DJM00 Esnek Diyafram Kaplin

,

Endüstriyel Ekipman Esnek Diyafram Kaplin

Ürün Açıklaması

Kilitleme Cihazı ile yüksek kaliteli DJM tipi kilitleme tertibatları genişleme kovanı bağlı elastik disk diyafram esnek kaplin

Diyafram Kaplin nedir?Birkaç diyafram grubu (paslanmaz çelik saclar), cıvatalı kaplinin iki yarısına kademeli olarak bağlanmıştır.Her bir diyafram grubu, birkaç parçanın üst üste istiflenmesiyle oluşturulur.Diyaframlar, farklı şekillerde biyel tipi ve tam parça tipine ayrılmıştır.Diyafram kaplini, diyaframın elastik deformasyonu ile bağlanan iki şaftın göreli yer değiştirmesini telafi eder.Güçlü metal elemanlara sahip yüksek performanslı esnek bir kaplindir.Yağlanması gerekmez.Kompakt bir yapıya, yüksek mukavemete ve uzun servis ömrüne sahiptir., Dönme boşluğu yoktur, sıcaklık ve yağ kirliliğinden etkilenmez, asit direnci, alkali direnci ve korozyon önleyici özelliklere sahiptir ve yüksek sıcaklık, yüksek hız ve aşındırıcı ortam çalışma koşullarında şaft iletimi için uygundur.


Diyafram kaplini, üretim hataları, kurulum hataları, yük taşıma deformasyonu ve sıcaklık artışı değişikliklerinin etkisi nedeniyle ana motor ile tahrik edilen motor arasındaki eksenel, radyal ve açısal sapmaları telafi edebilir.Diyafram bağlantısı, metal elastik elemanın esnek bir bağlantısıdır.Tork iletmek için ana ve bağımlı motorları bağlamak için metal kaplin diyaframına güvenir.Elastik titreşim azaltma, gürültü ve yağlama olmaması avantajlarına sahiptir.Kaplinler ve genel kaplinler için ideal ürünler

Ürün Açıklaması



Endüstriyel Ekipmanlar için DJM00 DJM23 Çelik Esnek Diyafram Kaplin 0
Boyut Nominal Hız ana boyutlar İzin verilen rnmn ulus Eylemsizlik Momenti Ağırlık
tork dmaks D A B L J eksenel açısal Kilogram
  Nm dev/dak mm mm (° ) kilogram.m2
DJMOO 9.8 20000 20 57 4.9 20 44.9 10 ±0.8 1 1.74 0.14
DJMO1 33 20000 22 68 6.1 26 58.1 13 ±0.8 1 8 0,6
DJMO2 90 20000 32 81 6.6 26 58.6 16 ±1.0 1 24 1.1
DJMO3 173 18000 35 93 8.4 29 66.4 22 ±1.2 1 48 1.7
DJM04 245 15000 42 104 112 34D 79.2 20 ±1.4 1 80 2.5
DJMO5 420 13000 50 126 11.7 42 95.7 25 ±1.6 45 224 4.3
DJM06 772 12000 60 143 11.7 48 107.7 28 ±1.8 45 440 6.9
DJM07 1270 10000 75 168 16.8 58 132.8 23 ±2.0 45 1080 11.3
DJM08 2080 10000 82 194 17 64 145 30 ±2.2 45 3380 16.7
DJM09 3320 9000 95,0 214 21.6 77 175.6 22 ±2.4 45 3520 22,7
DJM1O 4900 8000 108 246 23.9 89 201.9 23 ±2.6 45 7200 35.4
DJM11 6368 8000 118 276 272 102 230 40 ±2.8 45 12800 52
DJM12 8900 6300 110 276 17.5 128 273,5   ±1.8 45 14400 57.2
DJM13 15280 5000 135 308 19 160 339   ±2.0 30 22200 77,3
DJM14 25410 4700 155 346 21.5 182 385.5   ±2.0 30 40800 123
DJM15 37130 4300 165 375 24 198 420   ±2.0 30 64800 156
DJM16 47120 3900 180 410 29,5 214 457^   ±2.2 30 100200 191
DJM17 57000 3500 190 445 29,5 225 479.5   ±2.2 30 133000 245
DJM18 63186 3500 205 470 31 248 527   ±2.4 30 186600 329
DJM19 82500 3200 230 512 32 278 588   ±2.4 30 288000 394
DJM2O 102100 2800 255 556 32.5 305 642.5   ±2,5 30 448200 530
DJM21 126070 2450 265 588 34 318 670   ±2.7 30 609600 619
DJM22 146350 2150 275 630 34.5 332 698,5   ±2.8 30 831600 683
DJM23 173830 2000 290 655 35.5 348 731S   ±3.0 30 1070400 791



Hakkımızda

Endüstriyel Ekipmanlar için DJM00 DJM23 Çelik Esnek Diyafram Kaplin 1

Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.

Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.

Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.

Endüstriyel Ekipmanlar için DJM00 DJM23 Çelik Esnek Diyafram Kaplin 2

SSS

Q1: ticaret şirketi veya üretici misiniz?

A: biz fabrikayız.



S2: Örnek veriyor musunuz?ücretsiz mi ekstra mı

C: : Evet, numuneyi sunabiliriz ama ücretsiz değil. Aslında çok iyi bir fiyat prensibimiz var, toplu sipariş verdiğinizde numune maliyeti size iade edilecektir.



S3: Teslimat süreniz ne kadardır?

A: mallar stokta ise genellikle 10-15 gündür.veya mallar stokta değilse 7-25 gündür, miktarına göredir.



Q4: garantiniz ne kadardır?

A: Garantimiz 12 aydır.



S5: Kuplaj için denetim prosedürleriniz var mı?

C: Paketlemeden önce %100 kendi kendini denetleme



S6.Ödemeniz nedir?

C:1) %100 T/T.2) %30 peşin, diğerleri sevkiyat öncesi.3) L/C Q7: Siparişten önce fabrikanızı ziyaret edebilir miyim?A: Tabii, fabrikamızı ziyaret etmenizi bekliyoruz.
