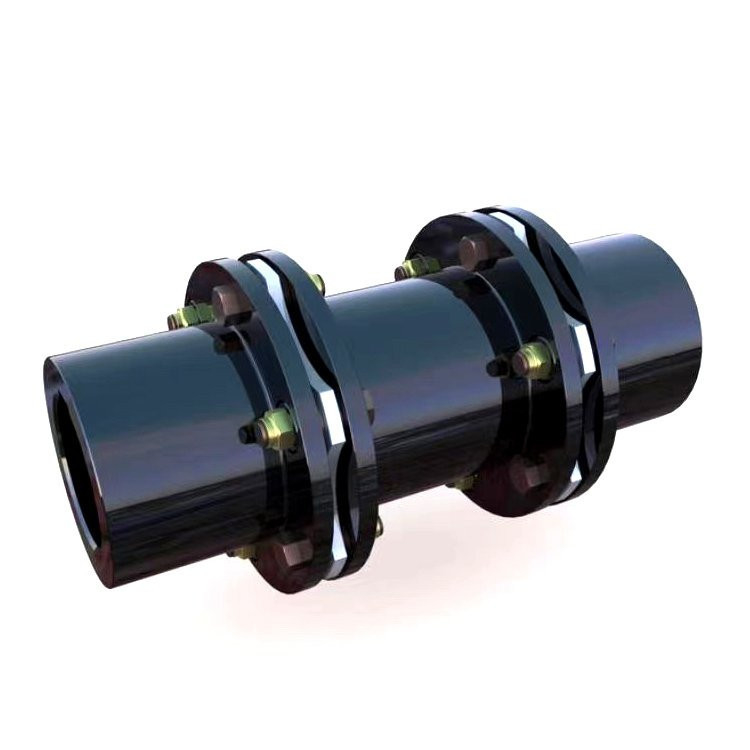

JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış
  • JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış
  • JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış
  • JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış
  • JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış

JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış

Menşe yeri cangzhou, çin
Marka adı jude
Sertifika CE、ISO
Ürün Detayları
Uygulanabilir Endüstriler:
Oteller, Konfeksiyon Mağazaları, İnşaat Malzemesi Mağazaları, Üretim Tesisi, Makine Tamirhaneleri, Y
Yapı:
Disk
Esnek veya katı:
Esnek
Standart veya standart dışı:
Standart
Malzeme:
Çelik
isim:
türbin için çift diskli esnek şaft disk diyaframlı kaplin
Renk:
haşlanmış siyah
İletim Verimliliği:
%99.86
Uygulanabilir sıcaklık:
-80+300℃
Gövde Malzemesi:
45# Çelik
ısı tedavisi:
Yüksek frekanslı su verme ısıl işlemi
Yüzey İşlem:
Karbürleme, karartma, galvanik
ADEDI:
1 takım
gelenek:
Evet
Paketleme:
TAHTA KUTU
LİMAN:
TIANJIN
Vurgulamak:

Mil Esnek Diyafram Kaplin

,

Türbin Esnek Diyafram Kaplin

,

Türbin Esnek Disk Kaplin

Ürün Açıklaması

JMIIJ Modeli Yüksek Performanslı Çift Disk Yapısı Türbin İçin Esnek Mil Disk Diyafram Kaplin

Esnek diyaframlı kaplin modellerinin ön seçimi

Hesaplanan tork Tc'ye göre, standart seriden benzer nominal tork Tn seçilebilir ve seçim Tn≥Tc'yi sağlamalıdır.Elastik diyafram kaplinin modeli (özellikleri) önceden seçilir ve izin verilen dönüş hızı [n], büyük radyal boyut D ve elastik diyafram kaplinin eksenel boyutu L0 standarttan bulunabilir, bu da aşağıdakileri karşılayabilir: elastik diyafram parçası bağlantı hızı n≤[n].

Esnek Diyafram Kaplin Torku Hesaplama Yöntemi

İletim sistemindeki güç makinesinin gücü, iş parçası makinesinin ihtiyaç duyduğu güçten daha büyük olmalıdır.Güç makinesinin gücüne ve hızına göre, güç makinesine bağlı yüksek hızlı ucun teorik kısa momenti T hesaplanabilir;I-koşul katsayısı K ve diğer ilgili katsayılara göre, elastik diyafram kaplinin hesaplanan torku Tc hesaplanabilir.Elastik diyafram kaplini T, n ile ters orantılıdır, bu nedenle düşük hızlı uç T, yüksek hızlı uç T'den daha büyüktür.


Ürün Açıklaması

JMIIJ Yüksek Kaliteli Çift Diskli Esnek Diyafram Kaplini, eksenel, radyal ve açısal yer değiştirmeye izin vererek iki eksen yanlış hizalamasını, güçlü radyal yer değiştirmeyi, küçük esnekliği ve büyük eksenel yer değiştirmeyi telafi eder.JMIIJ Yüksek Kaliteli Çift Diskli Esnek Diyafram Kaplini, yaygın diyafram kaplinlerinden farklıdır.Sadece ara mili bağlamakla kalmaz, iletim mesafesini uzatırlar, aynı zamanda esneklik kompanzasyon miktarını artırmak için iki diyaframa sahiptirler, bu nedenle çift diyaframlı kaplinler olarak da adlandırılırlar.
JMIIJ Yüksek Kaliteli Çift Diskli Esnek Diyaframlı Kaplin, hızı, dönme farkı olmadan çalışmayı doğru bir şekilde aktarabilir ve hassas mekanik şanzıman için kullanılabilir.Özellikle orta ve yüksek hızlı yüksek güç iletimi için iletim verimliliği %99,86'ya kadardır.Yapısı basittir, ağırlığı hafiftir, hacmi küçüktür ve montaj ve demontaj için uygundur.Makineyi yağlamadan yüklemek için hareket ettirmek zorunda değilsiniz.Yüksek sıcaklığa (-80+300) ve kötü ortam çalışmasına uyum sağlar, şok ve titreşim koşullarında güvenle çalıştırılabilir.Belirgin bir şok emilimi vardır, gürültü yoktur, aşınma ve yıpranma yoktur.



Malzeme Mevcut
Paslanmaz Çelik: SS201, SS301, SS303, SS304, SS316, SS416 vb.
35CrMo 40CrMo42 CrMo
Çelik: yumuşak çelik, Karbon çelik, 4140, 4340, Q235, Q345B, 20#, 45#
Alüminyum: AL6061, Al6063, AL6082, AL7075, AL5052, A380 vb.
Demir: A36, 45#, 1213, 12L14, 1215 vb.
Plastik: ABS, PC, PE, POM, Delrin, Naylon, , PP, PEI, Peek
veya müşteri gerektiği gibi.
CNC Torna
φ0,5 - φ300 * 750 mm,+/-0,005 mm
CNC Freze
510 * 1020 * 500 mm(max),+/-0,001 mm-+/-0,005 mm
Yüzey
Alüminyum: Şeffaf Eloksallı, Renkli Eloksallı, Kumlama Eloksallı, Kimyasal Film, Fırçalama, Parlatma, Kromlama.
Paslanmaz Çelik: Parlatma, Pasifleştirme, Kumlama, Lazer gravür.
Çelik: Çinko kaplama, Oksit siyahı, Nikel kaplama, Krom kaplama, Karbürlenmiş,
Isıl işlem, Toz Boyalı.
Plastik: Boyama, Krom kaplama, parlatma, Kum püskürtme, Lazer gravür.
Çizim Formatı
IGS,STP,X_T ,DXF,DWG , Pro/E, PDF
Test ekipmanı
Ölçüm aleti, Projektör, CMM, Altimetre, Mikrometre, Diş Mastarları, Kaliperler, Pin Gauge vb.
JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 0




ürün resimleri

JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 1JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 2JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 3JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 4

JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 5

JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 6JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 7

Paketleme ve Nakliye

JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 8

Hakkımızda

JMIIJ Model Mil Diski Esnek Diyafram Kaplin Türbin İçin Siyah Haşlanmış 9
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
