Esnek Diyafram Kaplin
>
|
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |

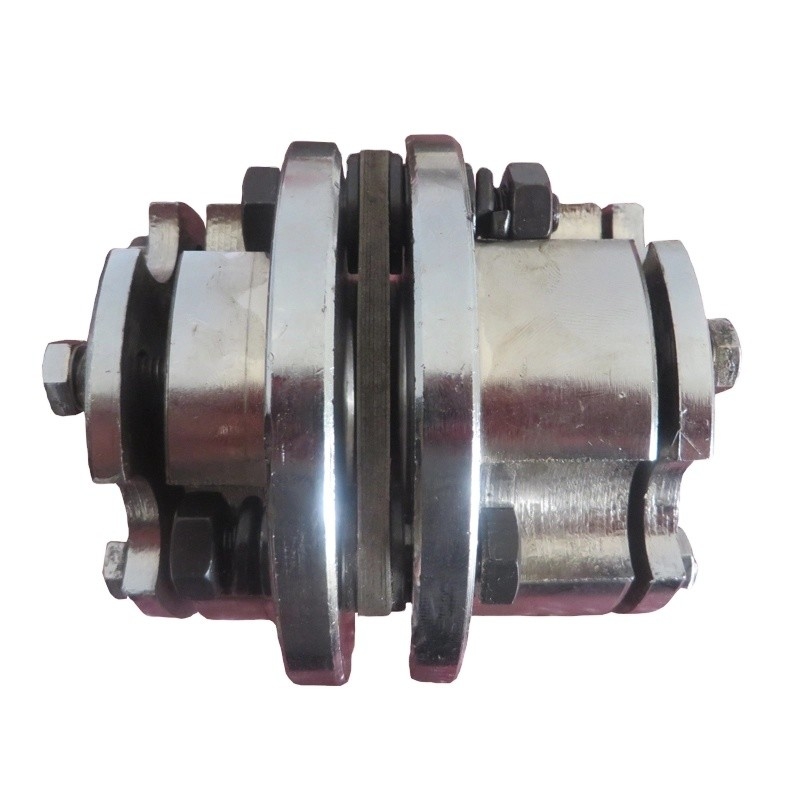

Kilitleme Cihazlı DJM Tek Diskli Diyafram Kaplininin Tanıtımı
Kilitleme Aygıtlı DJM Tek Diskli Diyafram Kaplin, diyaframın elastik deformasyonu yoluyla iki eksenin göreli yer değiştirmesini telafi eder ve diyafram, biyel kolu tipine ve entegre tipine bölünür.Yapı, cıvatalarla birbirine geçen birkaç cıvata grubundan ve iki yarım kaplinden oluşur.Kilitleme Cihazlı DJM Tek Diskli Diyafram Kaplini, ek koni kovanı ve şanzıman mili ile bağlanır, bu nedenle konik elastik diyafram kaplini olarak da adlandırılır.
Kilitleme Cihazı ile DJM Tek Diskli Diyafram Kaplin Diyafram, "ZDJM tek diyafram kaplini" olarak da bilinen tek ve çift diyaframlı diyafram iki forma ayrılmıştır, basit yapısı ve düşük maliyeti ile karakterize edilir;ZSJM çift diyafram kuplaj özellikleri olarak adlandırılan çift diyafram büyüktür ve esnek iletim mesafesi telafi miktarı yüksektir.
Kilitleme Cihazlı DJM Tek Diskli Diyafram Kaplininin temel özellikleri
1. Yapı basittir ve ağırlık hafiftir.
2. Bakım gerektirmez, çıplak gözle arızayı kontrol edebilirsiniz.
3. Eksantrikliğin izin verilen geniş bir aralığı vardır ve çeşitli iletim sistemlerine esnek bir şekilde uygulanabilir.
4. Sökülmesi kolay ve montaj önemi yüksektir.
|
| Boyut | Nominal | Hız | ana boyutlar | İzin verilen rnmn ulus | Eylemsizlik Momenti | Ağırlık | ||||||
| tork | dmaks | D | A | B | L | J | eksenel | açısal | Kilogram | |||
| Nm | dev/dak | mm | mm | (° ) | kilogram.m2 | |||||||
| DJMOO | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | ±0.8 | 1 | 1.74 | 0.14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | ±0.8 | 1 | 8 | 0.6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ±1.0 | 1 | 24 | 1.1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | ±1.2 | 1 | 48 | 1.7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79.2 | 20 | ±1.4 | 1 | 80 | 2.5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | ±1.6 | 45 | 224 | 4.3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | ±1.8 | 45 | 440 | 6.9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ±2.0 | 45 | 1080 | 11.3 |
| DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2.2 | 45 | 3380 | 16.7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21.6 | 77 | 175.6 | 22 | ±2.4 | 45 | 3520 | 22,7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | ±2.6 | 45 | 7200 | 35.4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273,5 | ±1.8 | 45 | 14400 | 57.2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77,3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | ±2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29,5 | 214 | 457^ | ±2.2 | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29,5 | 225 | 479.5 | ±2.2 | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | ±2,5 | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698,5 | ±2.8 | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 731S | ±3.0 | 30 | 1070400 | 791 | |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
Q1: ticaret şirketi veya üretici misiniz?
A: biz fabrikayız.
S2: Örnek veriyor musunuz?ücretsiz mi ekstra mı
C: : Evet, numuneyi sunabiliriz ama ücretsiz değil. Aslında çok iyi bir fiyat prensibimiz var, toplu sipariş verdiğinizde numune maliyeti size iade edilecektir.
S3: Teslimat süreniz ne kadardır?
A: mallar stokta ise genellikle 10-15 gündür.veya mallar stokta değilse 7-25 gündür, miktarına göredir.
Q4: garantiniz ne kadardır?
A: Garantimiz 12 aydır.
S5: Kuplaj için denetim prosedürleriniz var mı?
C: Paketlemeden önce %100 kendi kendini denetleme
S6.Ödemeniz nedir?
C:1) %100 T/T.2) %30 peşin, diğerleri sevkiyat öncesi.3) L/C Q7: Siparişten önce fabrikanızı ziyaret edebilir miyim?A: Tabii, fabrikamızı ziyaret etmenizi bekliyoruz.
