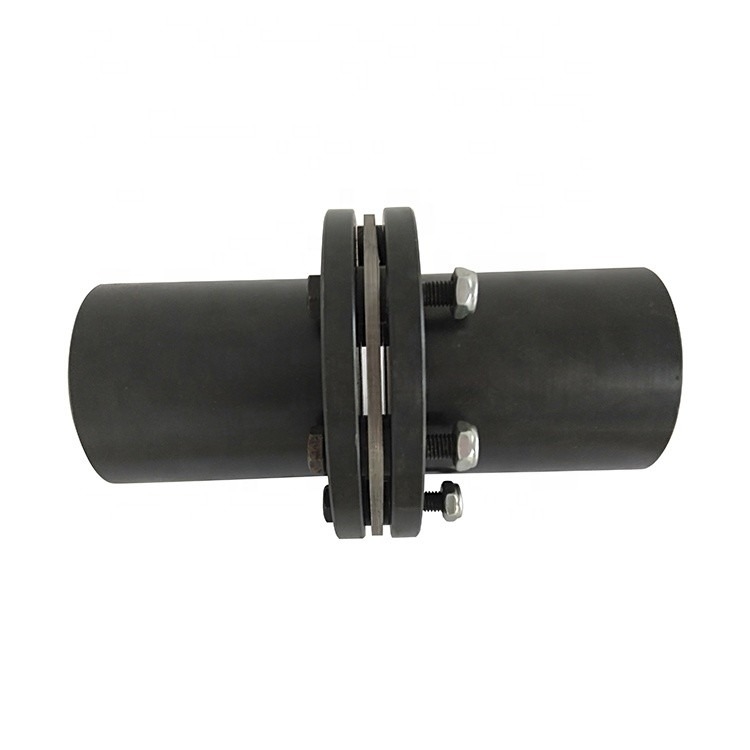

Esnek Diyafram Kaplin
>
|
|
| Menşe yeri | cangzhou, çin |
| Marka adı | jude |
| Sertifika | CE、ISO |
| Model numarası | JMII |
Tanım
Esnek diyafram kaplini, ince plakalı yüksek mukavemetli alaşımlı çeliğin elastik deformasyonu ile esnek iletim sağlar.Bu elastik diyafram kaplininin torku plakanın dış çapından iç çapa ve ardından iç çaptan dış çapa ilettiği anlamına gelir.Plakanın iç çaptan dış çapa doğru deforme olması, hizalamayı bozar.
Başvuru
Esnek diyaframlı kaplin metalurji, çelik haddeleme, maden, kimya endüstrisi, gemi yapımı, pompa, fan ve diğer endüstrilerde yaygın olarak kullanılabilir.
Özellikler
Birleştirilmiş disk paketi
Düzgün hizalandığında sonsuz ömür
Herhangi bir arka kirpik olmadan burulma sertliği
Yağlama veya bakım gerektirmez
Aşınan parça yok ve zorlu çevre koşullarına karşı yüksek direnç
Daha büyük boyutlar istek üzerine mevcuttur
|
Güç iletimi |
0.1 – 70 MW |
|
hızlar |
80 000 rpm'ye kadar |
|
tork |
1 500 000 Nm'ye kadar |
|
Tasarım modelleri |
tek diyafram çift diyafram |
|
Bağlantı türü |
iç göbek Dış göbek flanş |
|
Diyafram kollu bağlantı |
cıvatalı |
| JMII Tipi Diyafram/disk endüstriyel Kaplin Performans Verileri | ||||||||||||
| Boyut | tork | Tepe Tork | Max hız | delik çapı | Uzunluk Uzunluğu | D | DI | t | Burulma sertliği | Ağırlık | Dönme atalet | |
| Tn /Nm | Tmaks /Nm | nmaks dev/dak | d1, d2 | JI Y | TAVSİYE ETMEK | x10 | Kilogram | kg.m.2 | ||||
| L | L | |||||||||||
| JMI 1 | 40 | 63 | 10700 | 14-28 | 27-62 | 35 | 80 | 39 | 8±0.2 | 0.37 | 0.9 | (1( 1( 1H) |
| JMII 2 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 0.45 | 1.4 | 0,0011 | |
| JMII 3 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 0,56 | 2.1 | 0.002 | |
| JMII 4 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | ll±0.3 | 0.81 | 4.2 | 0.006 |
| JMII 5 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 1.2 | 6.4 | 0.012 | |
| JMII 6 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 14±0.3 | 1.42 | 9.6 | 0.024 |
| JMII 7 | 1000 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 15±0.4 | 1.9 | 12.5 | 0.0365 |
| JMII 8 | 1600 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 2.35 | 15.5 | 0.057 | ||
| JMII 9 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 205 | 20±0.4 | 2.7 | 16.5 | 0.065 | ||
| JMII 10 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 3.02 | 19.5 | 0.083 | |
| JMII 11 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 23±0.5 | 3.46 | 25 | 0.131 |
| JMII 12 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 3.67 | 30 | 0.174 | ||
| JMII 13 | 6300 | 10000 | 3200 | 63-110 | 107-212 | 110 | 270 | 155 | 5.2 | 36 | 0,239 | |
| 14 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 27±0.6 | 7.8 | 45 | 0.38 |
| 15 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 8.43 | 55 | 0,5 | |
| JMII 16 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 32±0.7 | 10.23 | 75 | 0.85 |
| JMII 17 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 10.97 | 85 | 1.1 | |
| JMII 18 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 13.07 | 115 | 1.65 | |
| JMII 19 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 38±0.9 | 14.26 | 150 | 2.69 |
| JMII 20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22.13 | 170 | 3.28 | |
| 21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23.7 | 200 | 4.28 | |
| 22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24.6 | 230 | 5.18 | |
| 23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29.71 | 275 | 7.7 |
| JMII 24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50±1.2 | 32.64 | 380 | 9.3 |
| JMII 25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50±1.2 | 37.69 | 410 | 15.3 |
| 26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50.43 | 510 | 20.9 | |
| 27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60±1.4 | 71.51 | 620 | 32.4 |
| 28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93.37 | 680 | 36 | |
| 29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114.53 | 780 | 43.9 | |
| JMII 30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130.76 | 950 | 60.5 | |
Nanpi ilçesi Jude şanzıman ekipmanları imalat co., LTD.araştırma ve üretim birleştirme konusunda uzmanlaşmış bir işletmedir.Ayrıca yeni ürünler ve toplu üretim geliştirebiliriz.Zengin tecrübesi, profesyonel Ar-Ge ekibi ve kaplin konusundaki çeşitli donanımları ile farklı gereksinimlerinizi karşılayacak üstün koşullara sahiptir.
Şirketin ana ürünleri şunlardır: radyal elastik kaplin, lastik kaplin, evrensel kaplin, tambur dişli kaplin, erik çiçeği formu elastik kaplin, sert kaplin oldham kaplin, makaralı zincir kaplin, diyafram kaplin gibi tüm dünyada makine endüstrisi için her türlü kaplin , kaplin kolonu elastik manşon pim kaplinleri, elastik kavela, elastik kavela kaplin, pompa mili kaplini vb.
Firmamızın konseptleri kalite üzerine yaşamak ve onur üzerine gelişmektir.Kaplin, yüksek kalite, düşük fiyat, eksiksiz ürün modelleri avantajına sahiptir. Firmamız en iyi seçiminiz olacaktır ve sizinle işbirliği yapmayı dört gözle bekliyoruz.
